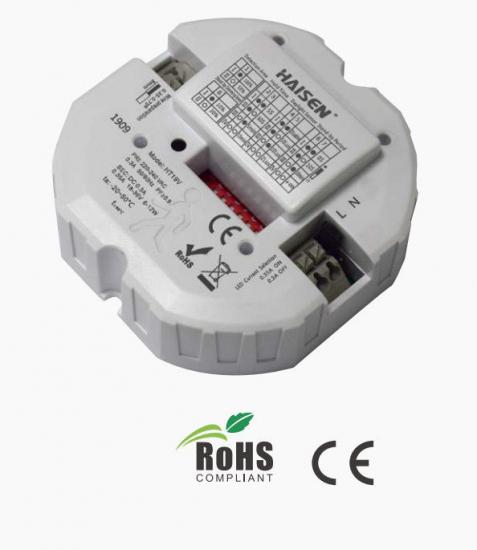

민감도 30°-150° 0.08A 16W 모션 감지 센서

16W 입력 전력 30°-150° 감지 각도 효율 78% 이상 황혼 센서

특징:

1. 정전류 출력 .

2. 릴레이에 의한 켜짐/꺼짐 제어.

3 .1-10V 출력에 의한 3단계 제어.

4. 천장 조명 및 방벽에 적합합니다.

5. 민감하고 신뢰할 수 있음

6. IP 20 및 3년 보증.

기술 데이터:

켜짐/꺼짐 제어 감지 영역 대기 시간 일광 센서

대기 디밍 대기 출력 전류

수준 기간

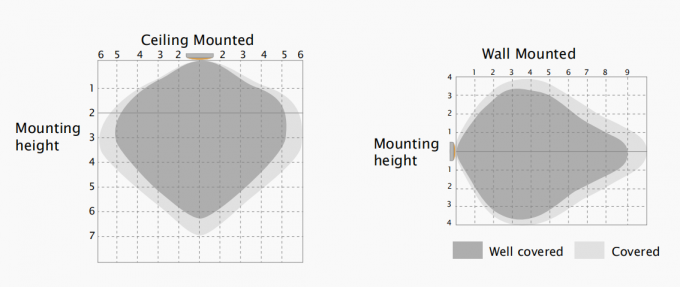

감지 영역:

이 고정장치는 100% 감도로 가장 높은 장착 높이에서의 최대 거리를 나타냅니다.

일반적인 설치 높이는 2.5-6M입니다.

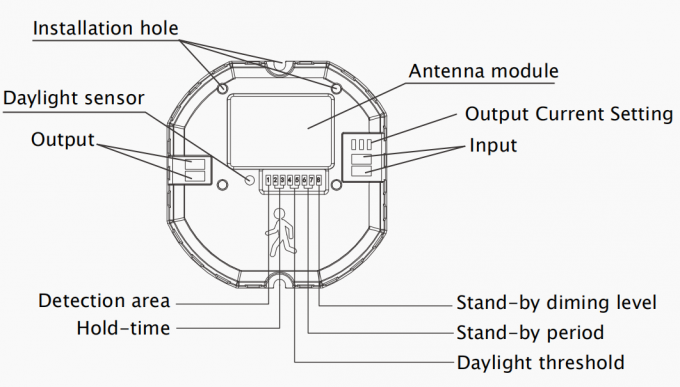

기계 구조:

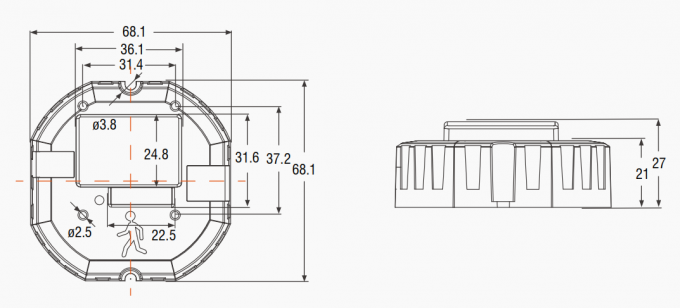

치수:

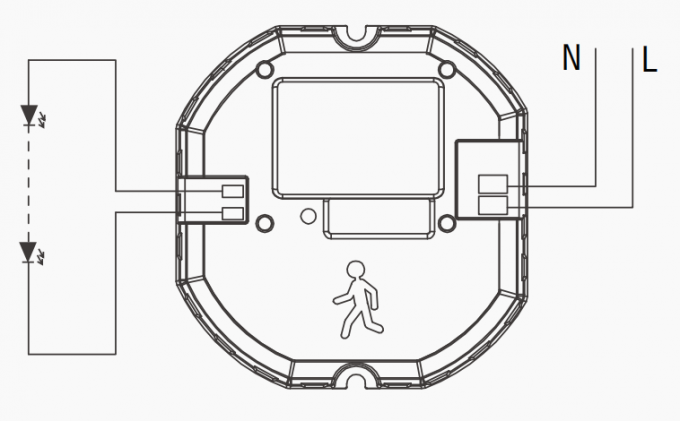

배선도:

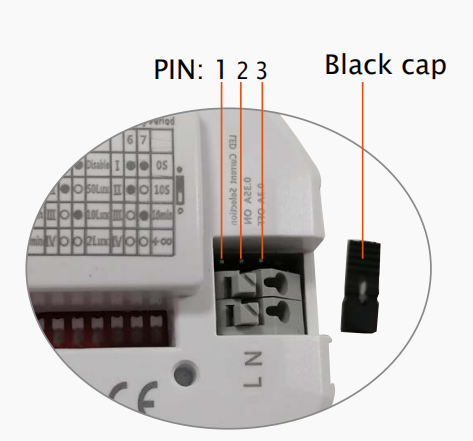

출력 전류 설정:

1번과 2번 PIN에 검은색 캡을 꽂아 전류를 350mA로 설정하고, 2번과 3번 PIN에 검은색 캡을 꽂아 전류를 300mA로 설정합니다.

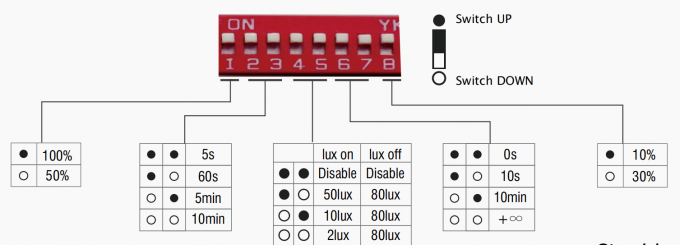

환경:

1: 감지 영역:

이 영역에서는 움직임이 감지되어 센서가 작동할 수 있습니다. 100% 감지 영역은 강한 감도로도 알려져 있습니다.

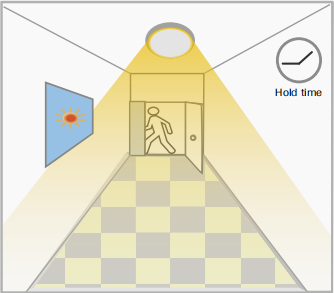

2-3: 대기 시간:

움직이는 물체가 감지 영역을 벗어난 후에도 조명이 100% 밝기를 유지하는 기간입니다.

4-5: 일광 한계점:

주변 밝기 정의; 주변 밝기가 사전 설정된 특정 룩스 양보다 낮을 때만 센서가 작동합니다. "비활성화"로 사전 설정된 경우, 주변 밝기에 관계없이 움직임이 감지될 때마다 센서가 작동합니다.

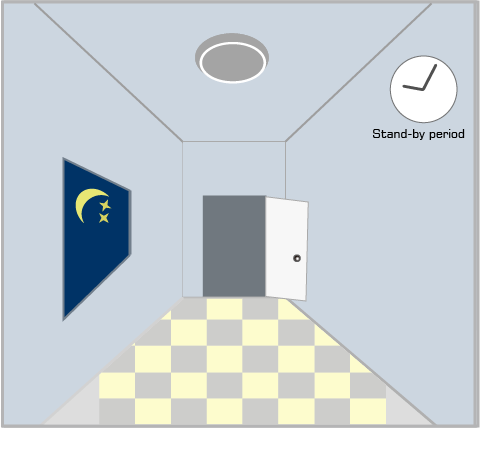

6-7: 대기 기간:

조명이 완전히 꺼지기 전까지 낮은 출력을 유지하는 시간입니다. "∞"로 사전 설정된 경우, 감지 영역에 움직임이 없으면 조명은 항상 낮은 출력을 유지하며 꺼지지 않습니다.

8: 대기 기간:

대기시간의 저출력에 대한 정의.

일광 투과율:

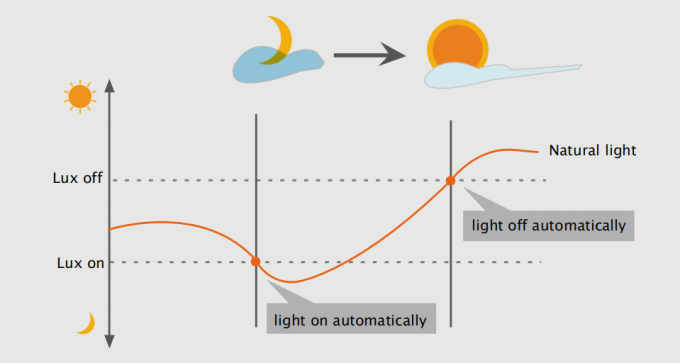

황혼/새벽 센서:

당사의 특수 활성 광전지 기술은 자연광과 LED 조명의 차이점을 알 수 있습니다.

필요할 때는 조명을 꺼두세요.

HT30V는 일광 우선 기능을 통해 인공 조명의 밝기를 구별할 수 있습니다.

애플리케이션:

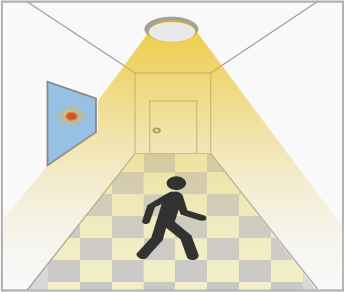

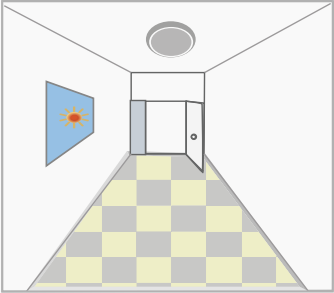

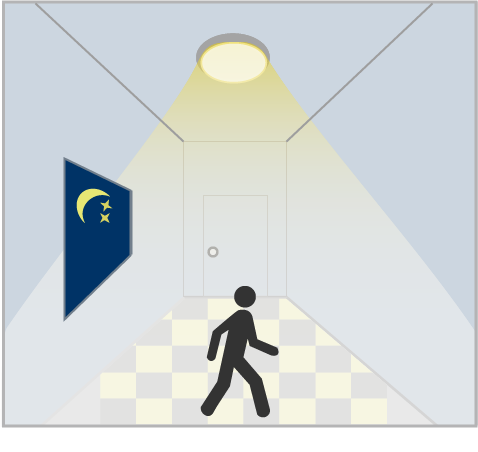

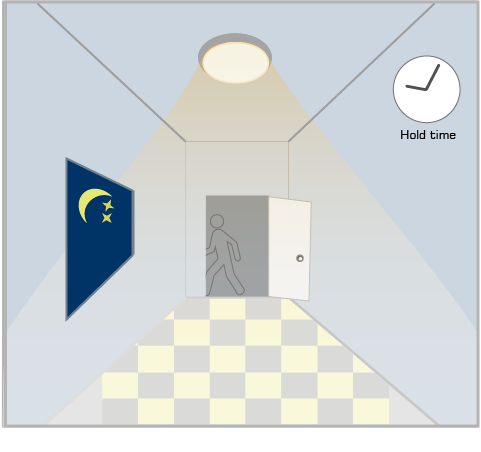

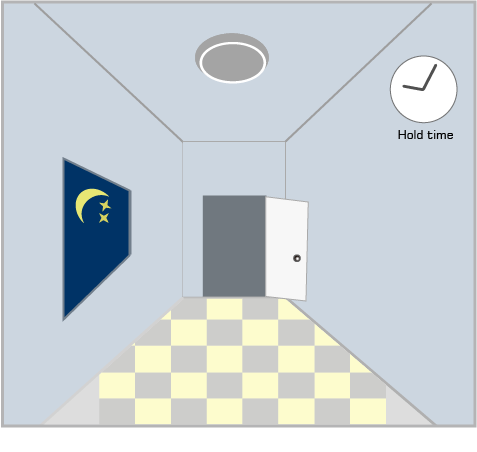

1. 자동 ON/OFF 기능:

움직임 감지 시 조명 켜짐 밤에 사람들이 떠난 후에는 꺼집니다. 용도: 복도, 계단. 일광 한계값은 "2Lux, 10Lux, 50Lux"로 설정됩니다.

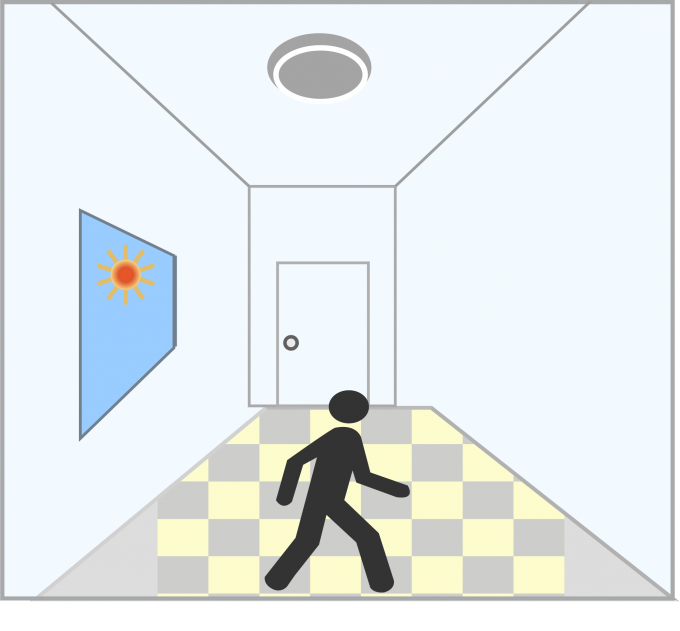

충분한 일광이 있을 때, 일광이 부족할 때에도, 마지막 감지 후

움직임이 있을 때 감지됨, 빛 언제 움직임 감지됨, 현재 대기 시간 경과됨

OFF 상태로 유지됩니다. 불 켜기. 불 끄기.

2.주광 기능 없음:

일광 임계값은 "비활성화"로 설정되어 있습니다. 움직임을 감지하면 불이 켜지고, 사람이 떠난 후에는 불이 꺼집니다. 적용 분야: 지하 주차장, 지하도와 같은 어두운 장소.

움직임이 감지되면, 사람이 떠난 후, 마지막 감지 후

센서는 켜다 감지 영역, 빛은 현재 유지 시간으로 유지됩니다

조명을 100% 밝기로 설정합니다. 100% 밝기가 경과하면 조명을 끕니다.

대기 시간.

3. 기능 데모 디밍 제어/코리더 기능

충분한 일광이 있을 때, 일광이 부족할 때에도 마지막 감지 후 빛

움직임이 있을 때 감지됨, 빛 언제 움직임이 감지되면 밝기가 낮아집니다.

OFF 상태로 유지됩니다. 조명 켜짐. 대기 밝기 조절 수준

(10% 또는 30%) 보류 시간 후

대기 기간 이후,

불을 끄세요.

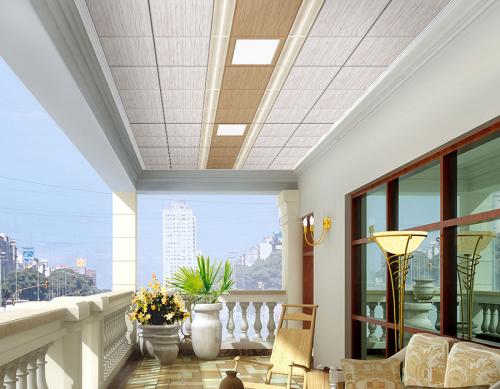

애플리케이션:

사용자 참고 사항:

1. 전자레인지는 20cm보다 얇은 벽이나 유리는 관통할 수 있지만, 20cm보다 두꺼우면 약해집니다.
2. 구동 전압은 안정적이어야 하며 10% 이내에서 변동되어야 합니다.
3. 감지 영역은 동작 속도, 장착 높이, 이동량의 영향을 받습니다.
4. 테스트하는 럭스 값에 영향을 줄 수 있는 램프갓 없이 맑은 날에 테스트를 실시합니다.

5. 공장 기본 설정: 감지 영역 100%/대기 시간 5초/일광 임계값 비활성화/대기 시간 0초/대기 조광 레벨 10%.
