공부하 63V LED 드라이버 및 센서 2-in-1 최대 18W 마이크로파 동작 감지기 6mHx14mD

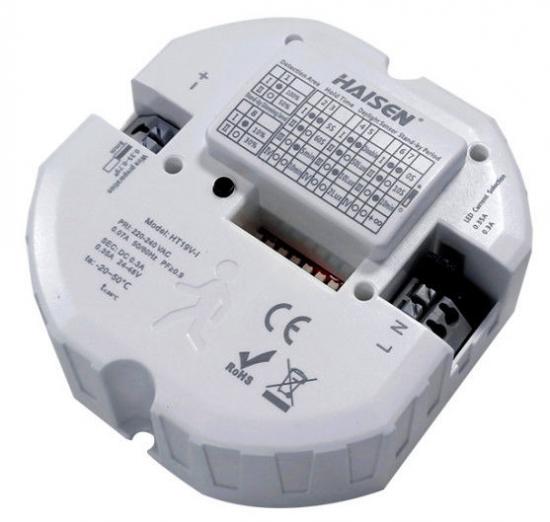

HT19V-I는 24-52V 출력 전압과 6m(H) x 14m(D) 장착 높이 및 감지 범위를 갖춘 플리커 프리 220-240VAC 18W LED 드라이버 및 마이크로파 센서 2-in-1 절연 솔루션입니다.

특징:

1. 깜빡임 없는 분리형 솔루션

2. 출력 전력 최대 18W, 전압 24-52V

3. 다양한 프로젝트에 맞게 0.3A/0.35A의 옵션 출력 전류를 제공합니다.

4. 최대 장착 높이 x 감지 범위: 6M x 14M.

5. 공차 부하 전압은 최대 63V입니다.

6. 감지 영역, 대기 시간, 대기 밝기 조절 수준, 대기 기간 및 일광 임계값을 선택적으로 적용할 수 있습니다.

7. 85%의 효율성

8. 비정상 보호 SCP: 자동 복구, OVP, OCP, OTP

제품 설명

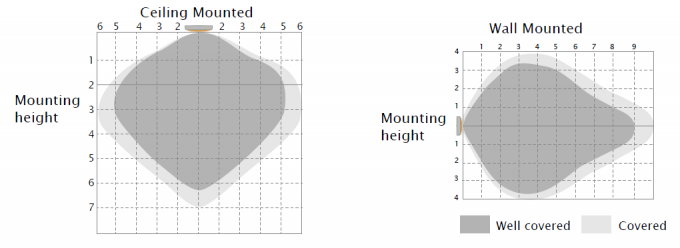

감지 범위

이 그림은 100% 감도에서 가장 높은 장착 높이에서의 최대 거리를 나타냅니다.

일반적인 설치 높이는 2.5-6m입니다.

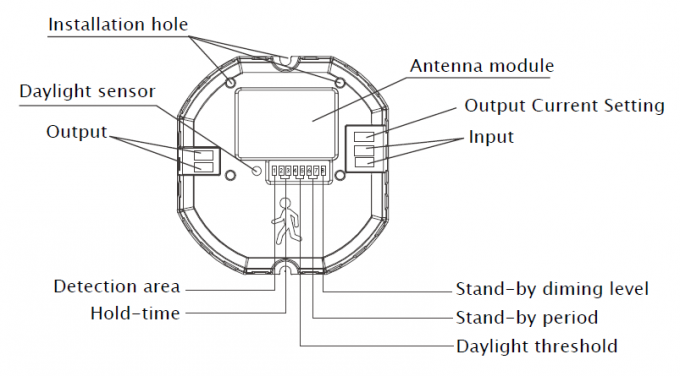

기계 구조

모든 매개변수를 설정하기 위한 8개의 DIP 스위치 극

다양한 출력 전류를 선택할 수 있는 2개의 DIP 스위치 극이 있습니다.

두 개의 설치 구멍이 있어 최종 사용자의 조명 설비에 쉽게 고정할 수 있습니다.

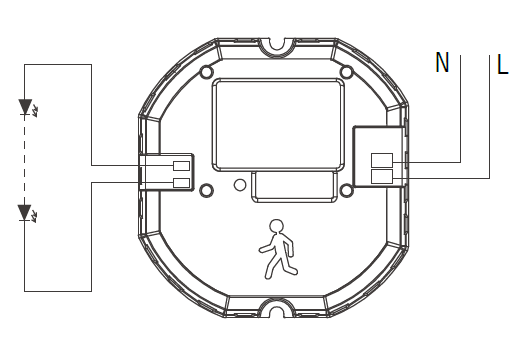

배선도

전원 공급 장치(220-240VAC)에 연결하기 위한 2개의 극

LED 조명과 연결하기 위한 두 개의 극

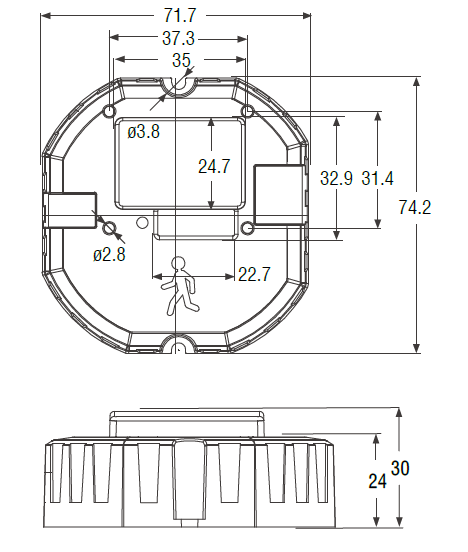

치수(mm)

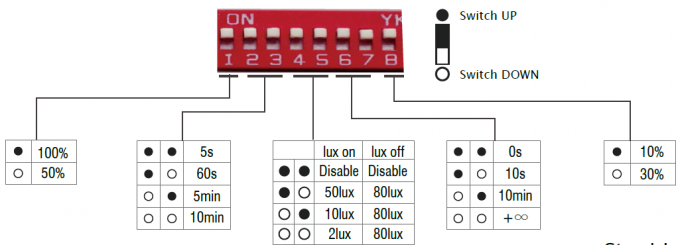

DIP 스위치 설정

감지 영역 대기 시간 일광 임계값 대기 기간 대기 조광 레벨

이 영역에서는 주변 밝기가 100%로 유지될 때만 조명이 켜지고, 주변 밝기가 100%로 유지될 때만 물체가 감지됩니다. 센서가 100% 감지 영역에 있을 때, 특정 룩스(lux)를 "∞"로 사전 설정하여 감지 영역의 밝기를 "무한대"로 유지하고, 움직임이 감지되지 않으면 조명이 항상 작동합니다. 센서가 감지 영역에서 100% 밝기로 유지될 때, "비활성화"로 사전 설정하여 감지 영역의 밝기를 "무한대"로 유지합니다. 매번 감지하고 꺼지지 않아요.

주변 밝기에 관계없이 움직입니다.

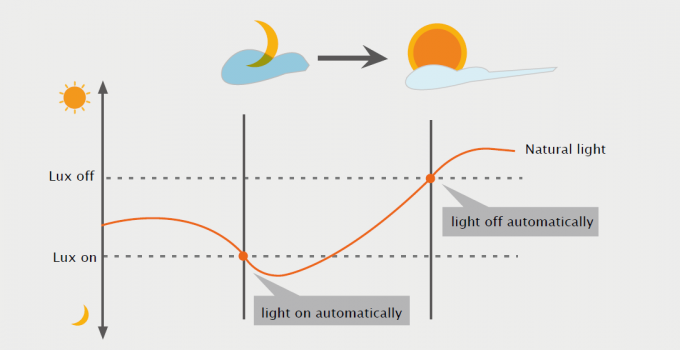

일광 우선

HT19V-I는 일광 우선 기능을 갖추고 있어 조명기구 내부에 설치한 후 인공 조명의 밝기와 자연광의 밝기를 구분할 수 있으며, 주변 밝기가 사전 설정된 럭스 수준을 초과하면 조명을 자동으로 끌 수 있습니다.

일광 우선 순위의 전제 조건:
1. 대기시간은 +∞입니다.
2. 대기 밝기 조절 수준은 10% 또는 30%입니다.
3. 일광 한계값은 2Lux, 10Lux 또는 50Lux입니다.

애플리케이션 데모

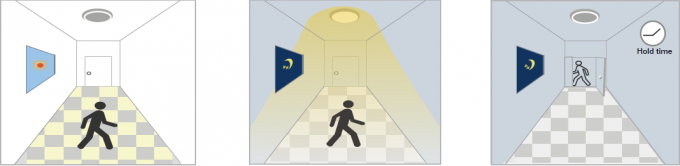

1. 자동 ON/OFF 기능:

움직임을 감지하면 불이 켜지고, 밤에 사람이 나가면 불이 꺼집니다. 용도: 복도, 계단
일광 임계값은 "2lux, 10lux, 50lux"로 설정됩니다.

충분한 일광이 있을 때, 부족한 일광이 있을 때, 마지막 감지 후
움직임 감지 시에도 움직임 감지 시 점등. 현재 홀드 시간
불이 꺼진 상태로 유지됩니다. 시간이 지나면 불이 꺼집니다.

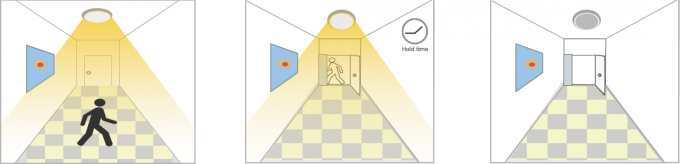

2. 일광 기능 없음
일광 한계값이 "비활성화"로 설정되었습니다.
움직임이 감지되면 불이 켜지고, 사람이 떠난 후에는 불이 켜지고, 대기 시간이 지나면 불이 꺼집니다.
적용 분야: 지하 주차장, 지하도 등 어두운 장소.

움직임이 감지되면 사람이 감지 범위를 벗어난 후 마지막 감지 후
센서가 해당 영역을 켜고 조명은 현재 유지 시간의 100%를 유지합니다.
조명을 100% 밝기로 조정합니다. 유지 시간 내에 밝기가 조정됩니다. 시간이 경과하면 조명이 꺼집니다.

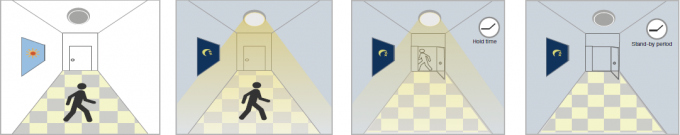

3. 기능 데모 - 조광 제어/복도 기능

충분한 일광이 있는 경우, 불충분한 경우 마지막 감지 후, 대기 후
모션이 있는 주간에도 모션 조명은 일정 시간 동안 어두워지고, 조명은 꺼집니다.
감지됨, 조명 감지됨, 조명 켜짐. 대기 모드까지
OFF. 조광 레벨(10% 또는

보류 후 30%).

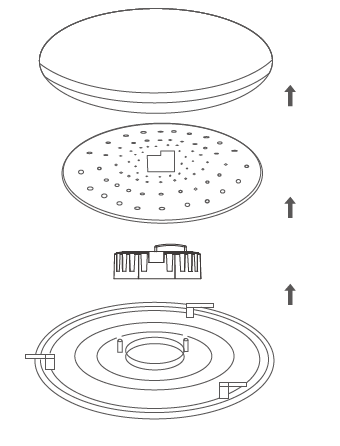

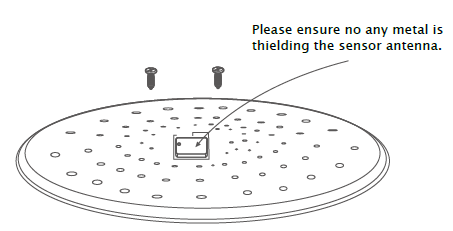

설치 방법:

사용자 참고 사항:

1. 비, 바람 또는 나무 흔들림 등 외부 요인으로 인한 잘못된 트리거를 방지하기 위해 실내 설치에 적합합니다.
2. 금속 쉘터 4개가 모두 있는 장소나 공간이 좁은 곳(아연도금 철제 지붕 등)에는 설치하지 마십시오.
3. 램프 자체가 흔들려 잘못된 트리거가 발생하는 것을 방지하기 위해 장착 설치에 주의해야 합니다.
4. 기계 진동으로 인한 잘못된 작동을 방지하기 위해 환풍기/천장선풍기 등 대형 작동 기계 옆에 설치하지 마십시오.
