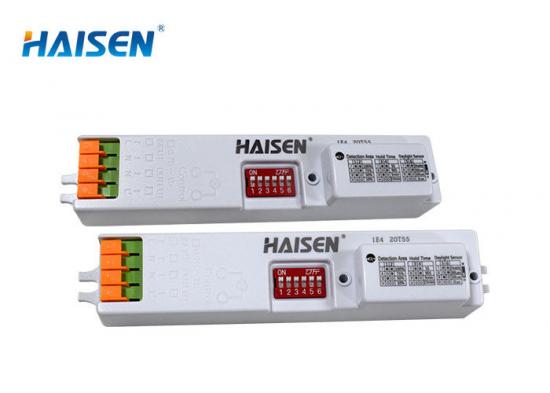

딥 스위치와 온오프 기능이 있는 막대형 안테나 마이크로파 모션 센서 라이너, 컴팩트 사이즈

전면 막대 안테나의 딥 스위치 켜기/끄기 기능 마이크로파 모션 센서

특징:

1. 움직임 감지 시 자동으로 ON/OFF 제어.

2. 움직임을 감지하더라도 충분한 밝기로 빛을 끄는 일광 기능.

3. 감지 범위, 유지 시간 및 일광 임계값을 선택적으로 적용할 수 있습니다.

4. 전면의 DIP 스위치 설정.

5. Tri-Proof 조명에 적합한 컴팩트한 사이즈의 라이너.

6. 쉽게 설치할 수 있도록 루프 인, 루프 아웃이 가능합니다.

7. IP 20, 5년 보증.

8. RoHS / SAA / CE 인증서.

제품 설명

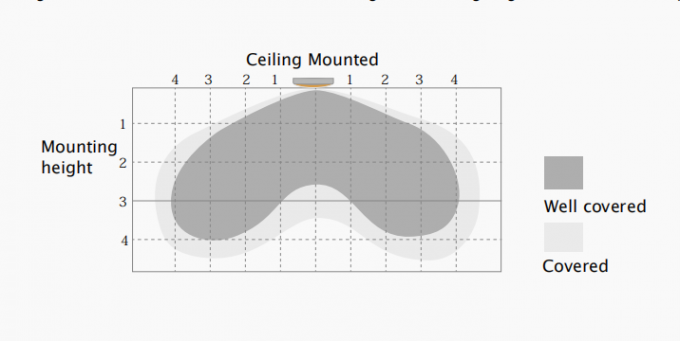

감지 범위

이 그림은 100% 감도에서 가장 높은 장착 높이에서의 최대 거리를 나타냅니다.

일반적인 설치 높이는 2.5-4m입니다.

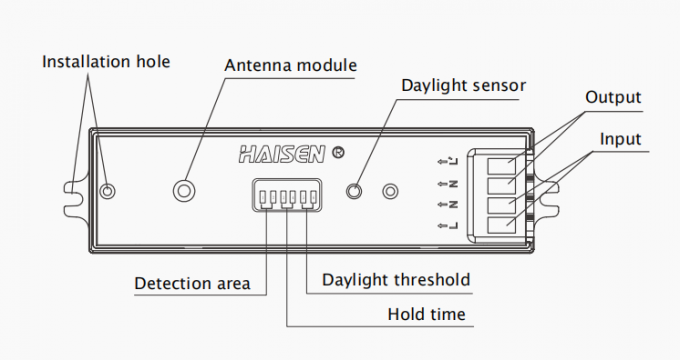

기계 구조

모든 매개변수를 설정하기 위한 6개의 DIP 스위치 극이 있습니다.

4개의 극으로 LED 드라이버와 전원 공급장치에 쉽게 연결할 수 있습니다.

4극 플러그형 클램프 단자(L,N,N,L') 1.5mm² 케이블.

두 개의 설치 구멍이 있어 최종 사용자의 조명 설비에 쉽게 고정할 수 있습니다.

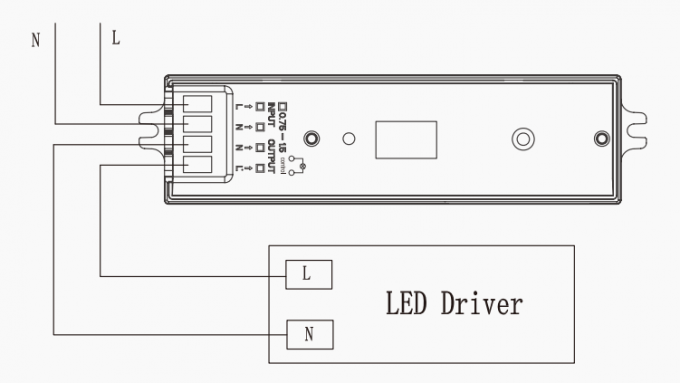

배선도

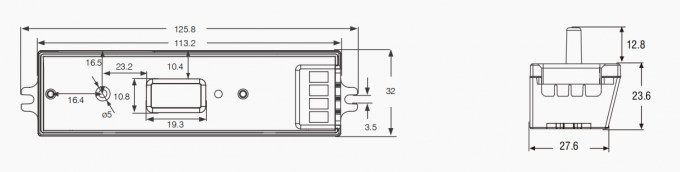

치수(mm)

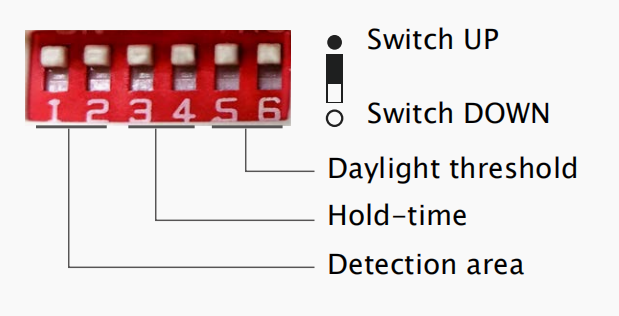

DIP 스위치 설정

감지 영역:

이 영역에서는 움직임이 감지되어 센서를 작동시킬 수 있으며, 100% 감지 영역을 강한 감도라고 합니다.

대기 시간:

움직이는 물체가 감지 영역을 벗어난 후에도 조명이 100% 밝기를 유지하는 기간입니다.

일광 임계값:

주변 밝기 정의; 주변 밝기가 사전 설정된 특정 룩스 양보다 낮을 때만 센서가 작동합니다. "비활성화"로 사전 설정된 경우 센서는 주변 밝기에 관계없이 움직임을 감지할 때마다 작동합니다.

애플리케이션 데모

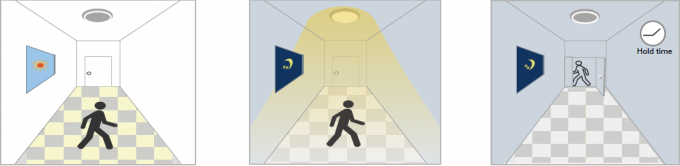

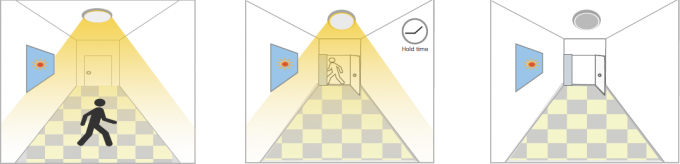

1. 자동 ON/OFF 기능:

움직임을 감지하면 불이 켜지고, 밤에 사람이 나가면 불이 꺼집니다. 용도: 복도, 계단
일광 임계값은 "2lux, 10lux, 50lux"로 설정됩니다.

충분한 일광이 있을 때, 부족한 일광이 있을 때, 마지막 감지 후
움직임 감지 시에도 움직임 감지 시 점등. 현재 홀드 시간
불이 꺼진 상태로 유지됩니다. 시간이 지나면 불이 꺼집니다.

2. 일광 기능 없음
일광 한계값이 "비활성화"로 설정되었습니다.
움직임이 감지되면 불이 켜지고, 사람이 떠난 후에는 불이 켜지고, 대기 시간 후에는 불이 꺼집니다.
적용 분야: 지하 주차장, 지하도 등 어두운 장소.

움직임이 감지되면 사람이 감지 범위를 벗어난 후 마지막 감지 후
센서가 해당 영역을 켜고 조명은 현재 유지 시간의 100%를 유지합니다.
조명을 100% 밝기로 설정합니다. 유지 시간 내에 밝기가 조절됩니다. 시간이 경과하면 조명이 꺼집니다.

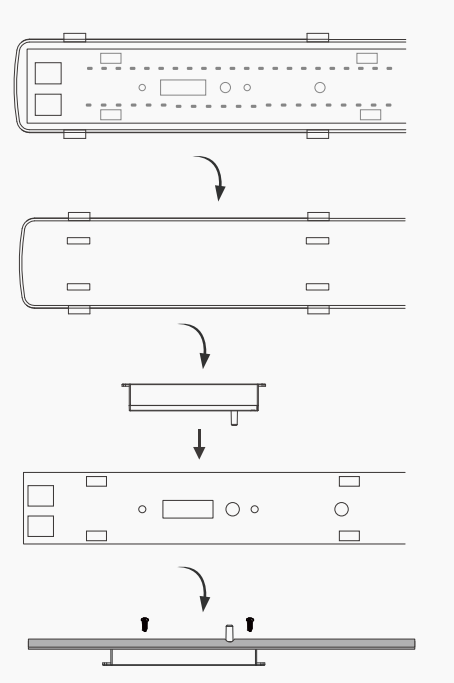

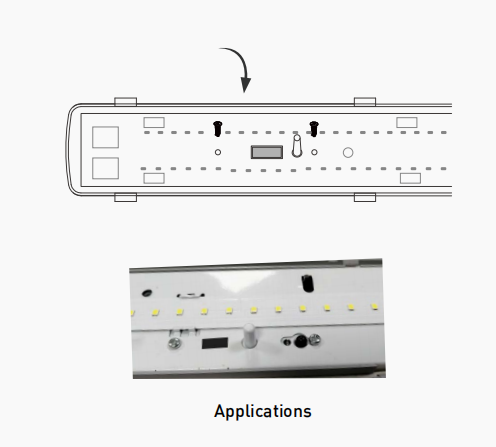

설치 방법:

사용자 참고 사항:

1. 전자레인지는 20cm보다 얇은 벽이나 유리는 관통할 수 있지만, 20cm보다 두꺼우면 약해집니다.
2. 구동전압은 안정적이어야 하며 10% 이내에서 변동되어야 합니다.
3. 감지 영역은 동작 속도, 장착 높이, 이동량의 영향을 받습니다.
4. 램프갓 없이 맑은 날에 테스트를 진행하면 테스트 럭스 값에 영향을 미칩니다.

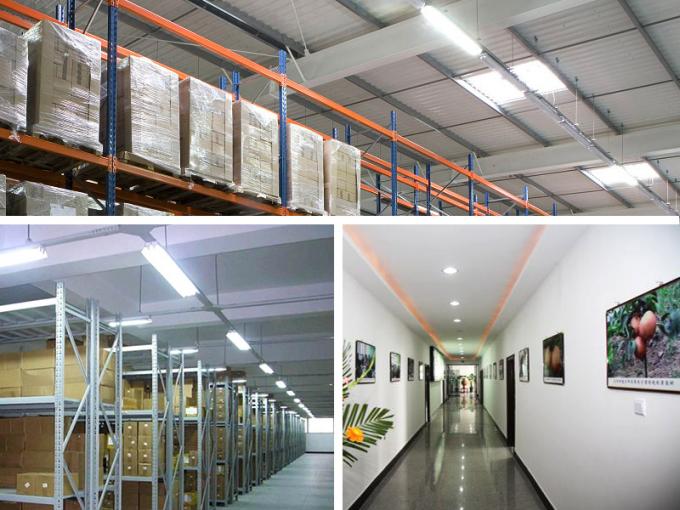

애플리케이션:
