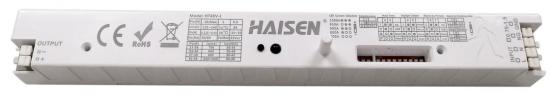

40W 절연형 LED 드라이버 센서

배튼 라이트용 0.4A 전류의 40W 전력 절연 LED 드라이버

HT40V-I는 30-54V 출력 전압, 일광 우선 및 감지 범위, 높이 6m(H) x 14m(D), 일정한 출력 LED 전류를 제공하는 디밍 기능을 갖춘 2-in-1 절연형 40W LED 드라이버 및 마이크로파 모션 센서 결합 제품으로 배튼 조명 및 삼중 방수 조명에 적합합니다.

특징:

1. 절연형 솔루션 LED 드라이버 및 마이크로파 센서 결합

2. 일광 우선

3. 1~10V 출력에 의한 3단계 제어

4. 3년 보증, IP20

5. 배튼 라이트와 트라이프루프 라이트를 위해 특별히 설계된 슬림한 디자인

6. 0.7A(30-54V)/0.8A(30-48V)/0.90A(30-42V)/0.95A/1.0A(30-36V) 옵션이 있는 정전류

7. 대기 밝기 10%/30%로 밝기 조절 기능

8. 83%의 효율

9. 감지범위 x 높이 14M x 6M

10. 출력 전력 최대 19W, 전압 30-54V

11. 비정상 보호 SCP: 자동 복구, OVP, OCP, OTP

12. EMC 표준 EN55015

13. 막대형 안테나는 설치가 용이하도록 설계되었습니다.

14. 리모컨 설정 / DIP 스위치 설정

제품 설명

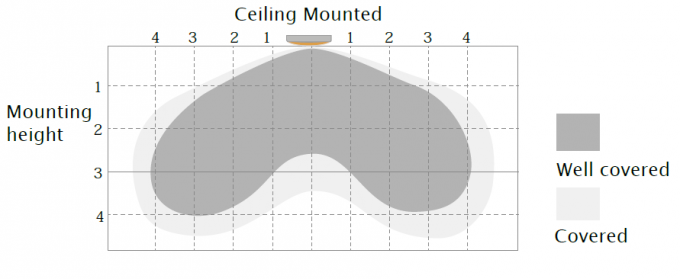

감지 범위

이 그림은 100% 감도에서 가장 높은 장착 높이에서의 최대 거리를 나타냅니다.

일반적인 설치 높이는 2.5-4m입니다.

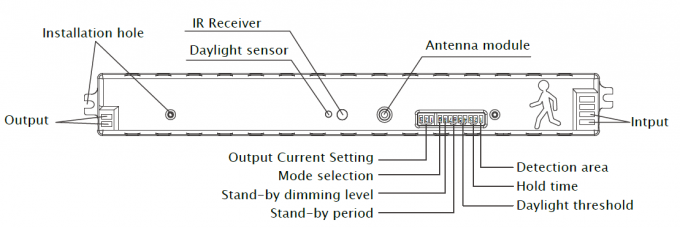

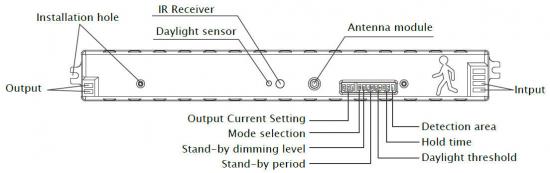

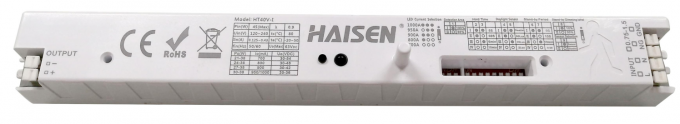

기계 구조

출력 전류 설정, 모드 선택, 대기 조광 레벨, 대기 기간, 감지 영역, 대기 시간 및 일광 임계값을 설정하기 위한 12개의 DIP 스위치 극이 있습니다.

원격 제어 설정을 지원하는 IR 수신기가 있습니다.

두 개의 설치 구멍이 있어 최종 사용자의 조명 설비에 쉽게 고정할 수 있습니다.

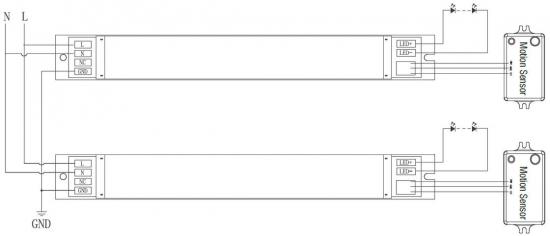

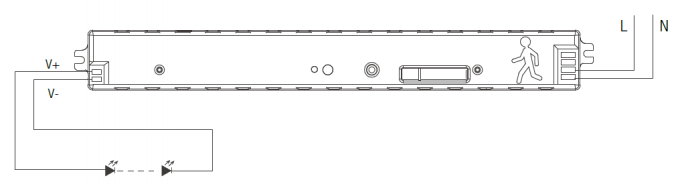

배선도

전원 공급 장치(120-277VAC)에 연결하는 2개의 극

LED 조명과 연결하기 위한 두 개의 극

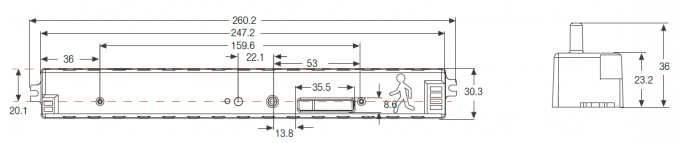

치수(mm)

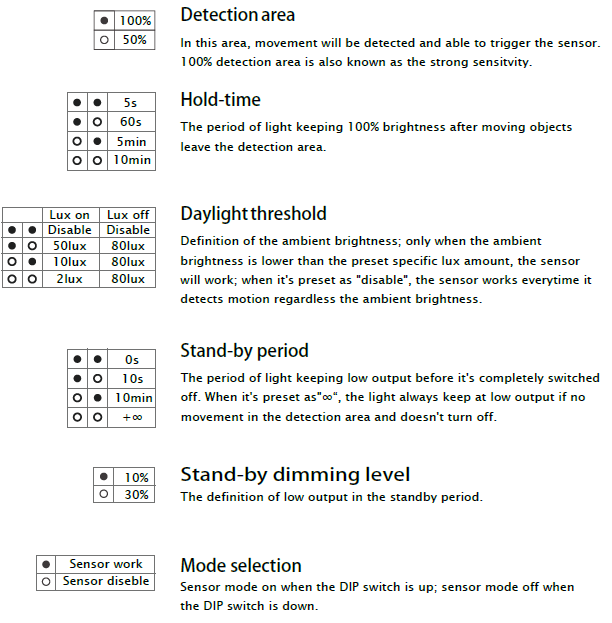

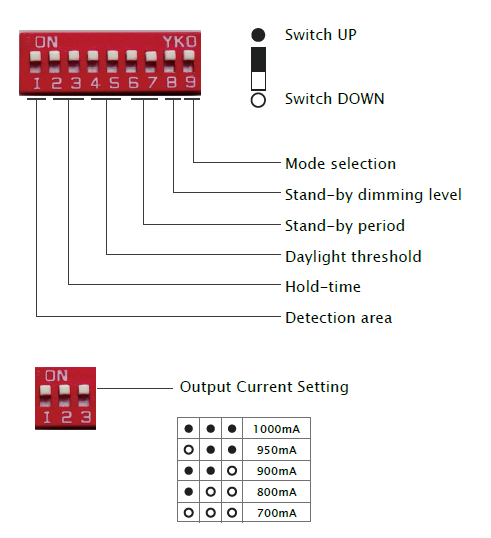

DIP 스위치 설정

디 aylight 우선 순위

HT19V-I는 일광 우선 기능을 통해 인공 조명의 밝기를 구분할 수 있습니다.
조명기구 내부에 설치 후 자연광을 차단하고 자동으로 조명을 끕니다.
주변 밝기가 사전 설정된 럭스 수준을 초과합니다.

일광 우선 순위의 전제 조건:
1. 대기시간은 +∞입니다.
2. 대기 밝기 조절 수준은 10% 또는 30%입니다.
3. 일광 한계값은 2Lux, 10Lux 또는 50Lux입니다.

애플리케이션 데모

1. 자동 ON/OFF 기능:

움직임을 감지하면 불이 켜지고, 밤에 사람이 나가면 불이 꺼집니다. 용도: 복도, 계단
일광 임계값은 "2lux, 10lux, 50lux"로 설정됩니다.

충분한 일광이 있을 때, 부족한 일광이 있을 때, 마지막 감지 후
움직임 감지 시에도 움직임 감지 시 점등. 현재 홀드 시간
불이 꺼진 상태로 유지됩니다. 시간이 지나면 불이 꺼집니다.

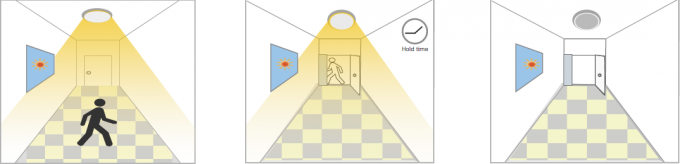

2. 일광 기능 없음
일광 한계값이 "비활성화"로 설정되었습니다.
움직임이 감지되면 불이 켜지고, 사람이 떠난 후에는 불이 켜지고, 대기 시간이 지나면 불이 꺼집니다.
적용 분야: 지하 주차장, 지하도 등 어두운 장소.

움직임이 감지되면 사람이 감지 범위를 벗어난 후 마지막 감지 후
센서가 해당 영역을 켜고 조명은 현재 유지 시간의 100%를 유지합니다.
조명을 100% 밝기로 조정합니다. 유지 시간 내에 밝기가 조정됩니다. 시간이 경과하면 조명이 꺼집니다.

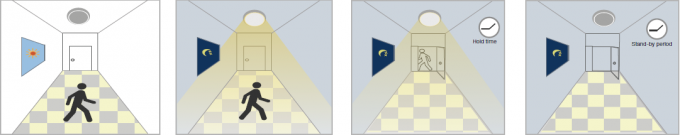

3. 기능 데모 - 조광 제어/복도 기능

충분한 일광이 있는 경우, 불충분한 경우 마지막 감지 후, 대기 후
모션이 있는 주간에도 모션 조명은 일정 시간 동안 어두워지고, 조명은 꺼집니다.
감지됨, 조명 감지됨, 조명 켜짐. 대기 모드까지
OFF. 조광 레벨(10% 또는

보류 후 30%).

설치 방법:

사용자 참고 사항:

1. 전자레인지는 20cm보다 얇은 벽이나 유리는 관통할 수 있지만, 20cm보다 두꺼우면 약해집니다.
2. 감지 영역은 동작 속도, 장착 높이, 이동량의 영향을 받습니다.
3. 램프갓 없이 맑은 날에 테스트를 진행하면 테스트 럭스 값에 영향을 미칩니다.

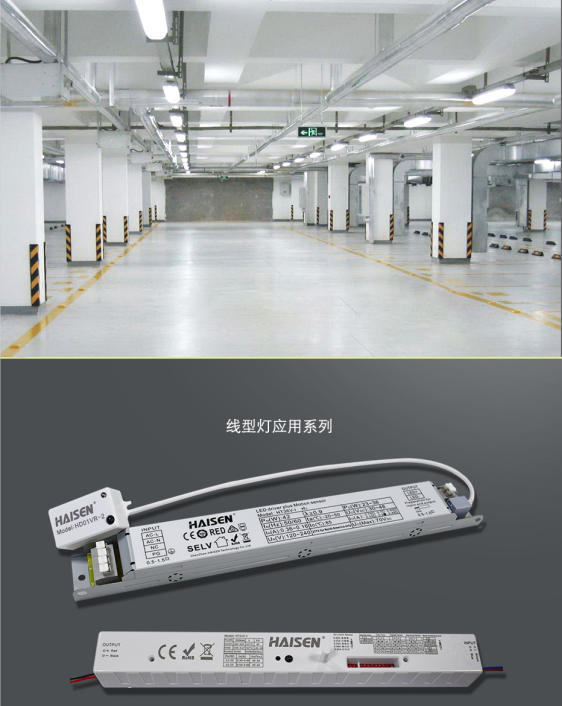

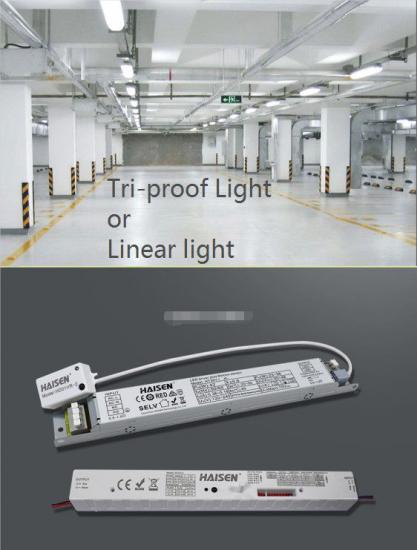

적용 사례:
