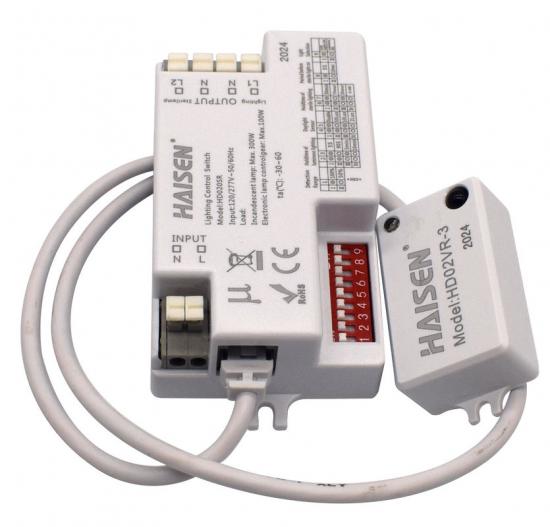

듀얼 컨트롤 UV 살균 램프 마이크로파 센서

듀얼 컨트롤 UV 살균 램프 마이크로파 센서 비, 바람 또는 나무 흔들림과 같은 외부 요인으로 인한 잘못된 작동을 방지하기 위해 실내 설치에 적합합니다.

상표:
HAISEN
항목 번호.:
HD020SR
주문 (MOQ):
100PCS
지불:
L/C, T/T, Western Union
제품 기원:
China

저희에게 연락하십시오

제품 세부 사항

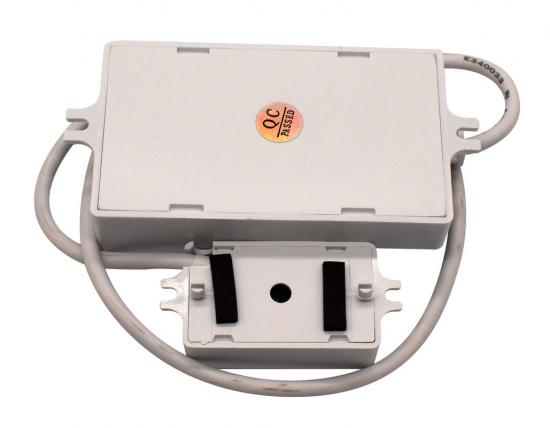

살균 램프 마이크로파 센서가 있는 이중 출력 이중 제어 조명

ON/OFF 스위치 센서의 특징:

1. 5.8GHz 마이크로파 동작 유도 제어 스위치.

2. 이중 출력 제어

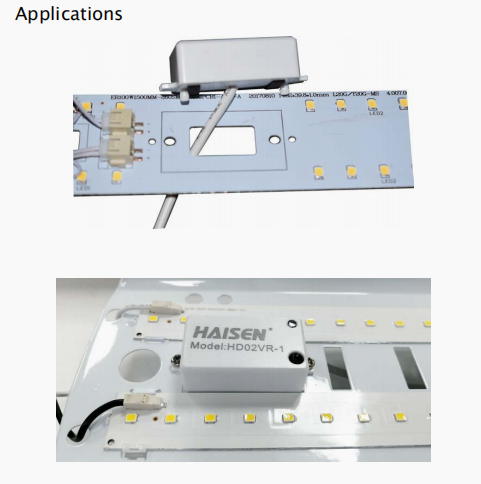

3. 스마트한 분리형 디자인으로 센서가 작아서 LED PCB 보드에 딱 맞습니다.

4. DIP 스위치 프로그래밍 및 원격 제어를 지원합니다.

5. 검출각도가 0°보다 작습니다. 벽면 설치의 경우 150°, 천장 설치의 경우 360°입니다.

6. IP 20, 3년 보증.

ON/OFF 스위치 센서 제품 설명:

입력	작동 전압	120-277VAC, 50Hz/60Hz
입력	대기 소비량	≤0.5W
산출	하중 용량	용량성 부하 100W; 저항성 부하 300W
	출력 제어 방식	켜짐/꺼짐
	출력 제어 방식	출력 L1 도로, 제어 램프; 출력 L2 채널, 제어 소독 램프
센서 매개변수	투광조명용	검출 영역: 50%/100%
		대기 시간: 5초/90초/5분/10분
		일광 임계값: 2Lux/10Lux/50Lux/비활성화
	살균램프용	조명 지연 설정: 5초/90초/5분/10분
	살균램프용	조명 끄기 지연 설정: 30분/1시간/2시간/+∞
	마이크로파 주파수	5.8GHz±75MHz
	마이크로파 전력	<0.3mW
	장착 높이	2.5-6m /8.2-19.68ft(천장 설치)
	감지 범위	반경 4-8m/13.12-26.24ft(천장 설치)
	동작 감지	0.5m/초
기타	감지 각도	벽면 설치의 경우 150° 미만, 천장 설치의 경우 360°
	온도	-30°C~+60°C
	IP 등급	아이피 20
	자격증	RoHS CE
	보증	3년
포장 매개변수	제품 순중량	0.088kg
	포장 방법	에어백, 골판지 칸막이 포장, 16/겹, 6/겹 상자 포함 제품
	카톤 크기	403024cm
	총중량	9.16kg
주목	1. 공장 기본 설정: 감지 영역 100%/ 유지 시간 5초/ 일광 임계값 비활성화/지연 켜짐 시간 5초/ 지연 꺼짐 시간 30분 2. 제품에는 리모컨 설정도 함께 제공됩니다. 3. 시험자 요구 사항: a. 키: 1.6m, 체중: 65kg, 직선 보행 속도: 0.5/s; b. 램프의 내장 설치, 설치 높이: 천장 높이 3m 설치, 실내 테스트 결과, 실제 테스트 데이터는 고객의 실제 테스트에 따라 결정됩니다.

ON/OFF 제어 감지 영역 일광 임계값 원격 제어

보증기간 3년 유지시간 대기기간

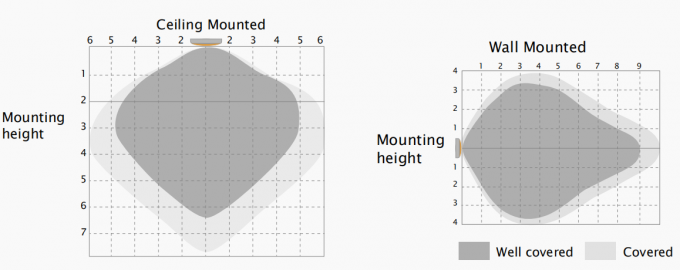

ON/OFF 스위치 센서의 감지 범위

이 그림은 100% 감도에서 가장 높은 장착 높이에서의 최대 거리를 나타냅니다.

일반적인 설치 높이는 2.5-6m입니다.

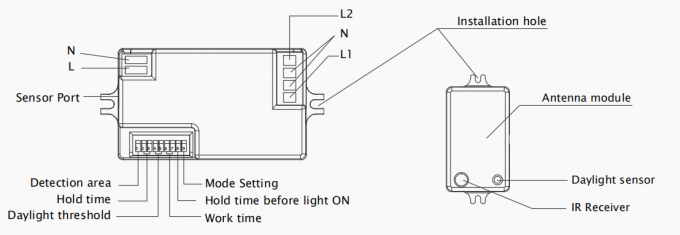

ON/OFF 스위치 센서의 기계적 구조

출력 L1 도로, 제어 램프; 출력 L2 채널, 제어 소독 램프

ON/OFF 스위치 센서의 배선도

ON/OFF 스위치 센서 치수(mm)

ON/OFF 스위치 센서 설정:

DIP 스위치의 조합을 선택하면 센서가 다양한 응용 분야에 맞게 정확하게 설정됩니다.

감지 영역:

이 영역에서는 움직임이 감지되고 센서가 작동할 수 있으며, 100% 감지 영역은 강한 감도로도 알려져 있습니다.

대기 시간:

움직이는 물체가 감지 영역을 벗어난 후에도 조명이 100% 밝기를 유지하는 기간입니다.

일광 한계값:

주변 밝기를 감지하고 일광 시간 중 움직임 감지를 우선적으로 적용합니다. "비활성화"로 설정하면 움직임 감지가 우선적으로 적용됩니다.

근무시간:

살균램프가 켜져 있는 기간입니다.

조명이 켜지기 전 대기 시간:

살균램프가 작동한 후 조명이 켜지기 전까지의 기간입니다.

모드 설정:

L1과 L2를 모두 제어하려면 UP을 누르고, L1만 제어하려면 DOWN을 누릅니다.

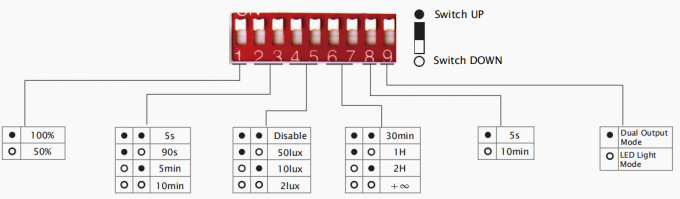

각 DIP 스위치의 조합은 아래와 같이 프로그래밍됩니다.

(1) 검출영역

(2,3) 유지시간(LED 조명)

(4,5) 일광 한계값

(6,7) 작업시간(Sterilamp)

(8) 점등 전 유지시간(Sterilamp)

(9) 출력 모드

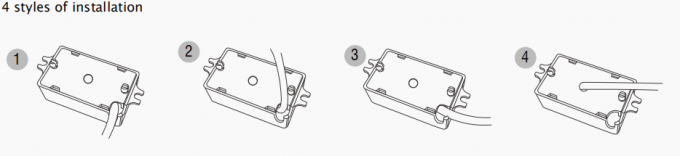

ON/OFF 스위치 센서 설치 방법:

애플리케이션 데모 ON/OFF 스위치 센서

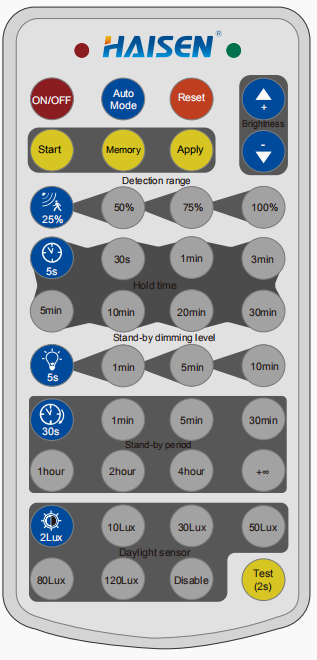

(다음 설정은 DIP 스위치용입니다. 자세한 설정은 HD03R 리모컨을 참조하세요.)

1. LED 조명 모드에서 감지 범위/유지 시간/주광 임계값은 다음과 같이 다양한 DIP 스위치 설정에 따라 작동합니다.

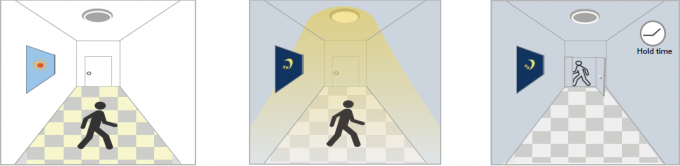

(1) 일광 임계값이 2lux/5lux/10lux로 설정된 경우 주변 밝기가 사전 설정된 lux 값보다 낮을 경우, 움직임이 감지되면 불이 켜지고, 자리를 비운 후에는 불이 자동으로 꺼집니다.

일광이 충분할 때, 일광이 부족할 때, 마지막 감지 후, 움직임이 감지되어도, 움직임이 감지되면 켜짐. 현재 대기 시간 표시등은 꺼진 상태로 유지됨. 시간이 경과하면 꺼짐.

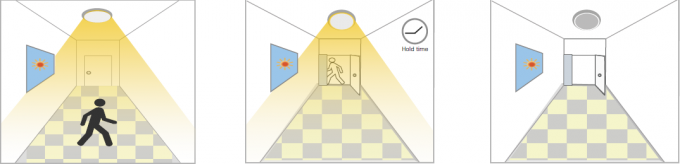

2. 일광 기능 없음
일광 한계값이 "비활성화"로 설정되었습니다.
움직임이 감지되면 불이 켜지고, 사람이 떠난 후에는 불이 켜지고, 대기 시간이 지나면 불이 꺼집니다.
적용 분야: 지하 주차장, 지하도 등 어두운 장소.

사람이 감지 범위를 벗어나면 조명이 자동으로 켜집니다. 마지막 감지 후 움직임이 감지되면 조명은 현재 유지 시간의 100% 밝기로 유지됩니다. 유지 시간이 경과하면 조명이 꺼집니다.

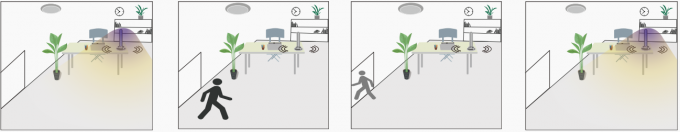

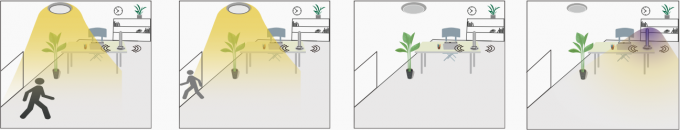

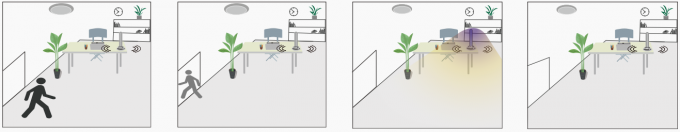

2. 듀얼 출력 모드에서는 LED 조명이 살균 램프보다 우선적으로 작동합니다. 살균 램프는 LED 조명이 켜진 후에만 작동하기 시작합니다. DIP 스위치 설정은 다음과 같습니다.

출력 L1은 LED 조명이고, 출력 L2는 Sterilamp입니다.

비고:

1. 다음 세 가지 조건에서 살균램프를 작동 모드로 전환합니다.

주변 조도가 사전 설정된 조도 값보다 낮을 경우, 움직임을 감지하면 LED 조명이 켜지고, 대기 시간 후 LED 조명이 꺼지면 살균램프가 작업 모드로 전환됩니다.
주변 조도가 사전 설정된 조도 값보다 높을 경우 L1 출력이 꺼지고 LED 조명이 꺼진 상태로 유지되며, 사람이 떠난 후 살균램프가 작업 모드로 전환됩니다.
작업 시간을 "+∞"로 설정하면 마이크로파 센서가 움직임을 감지할 때까지 살균램프가 자동으로 꺼지지 않습니다.

2. 움직임이 감지되면 LED 조명이 작동을 시작하고 살균램프가 꺼지며, 살균램프 작동 시간은 켜지면 다시 조정됩니다. 사람들이 떠난 후에 작업합니다. 즉, L2 모드에서 L1 모드로 전환하면 작업 시간이 L2 모드로 다시 돌아갈 때 다시 조정됩니다.

3. 살균램프는 일광을 감지할 수 없습니다.

4. 전원을 켜면 LED 조명이 켜지기까지 10초가 걸리고 살균램프는 켜지지 않습니다.

1. 주변 룩스 > 2룩스/10룩스/50룩스일 경우 대기 시간은 5초/90초/5분/10분으로 설정됩니다. 살균램프가 켜지기 전 대기 시간은 5초/10분, 작업 시간은 30분/1시간/2시간으로 설정됩니다.

충분한 일광이 있으면 Sterilamp는 Sterilamp 작업 시간으로 전환됩니다. Sterilamp OFF 후 심지어 움직임이 있을 때 일하다 모드 때 될 수 있다 로 설정 일하다 다음까지 남은 시간 감지됨, 빛 센서가 안 돼 감지하다 30분/1시간/2시간 라운드 시작 때

OFF 상태로 유지됩니다 . 센서 감지 후 움직임이 발생하면 움직임.

사람들이 떠난다. 잡아라 시간을 설정할 수 있습니다 최대 5초/10분.

2. 주변 룩스<2룩스/10룩스/50룩스일 경우, 홀드 시간은 5초/90초/5분/10분으로 설정됩니다. 살균램프가 켜지기 전 홀드 시간은 다음과 같이 설정됩니다. 5초/10분, 작업 시간은 30분/1시간/2시간으로 설정됩니다.

빛이 부족하면 Sterilamp는 100% Sterilamp 작동 시간으로 전환됩니다. 일광, 움직임이 있을 때 센서가 작동할 때 작업 모드 내의 밝기 될 수 있다 로 설정 감지됨, LED 대기 시간 사람들 후에 ~하지 않다 어떤 것도 감지하다 30분/1시간/2시간.

불을 켜다. 탐지 동작을 마친 후 사람들

지역. 떠나. 대기 시간이 있을 수 있습니다 5초/10분으로 설정하세요.

작업 후 Sterilamp OFF 다음 라운드 시작까지의 시간 센서가 감지하면 움직임.

3. 일광 임계값이 "비활성화"로 설정된 경우 대기 시간은 5초/90초/5분/10분으로 설정됩니다. 살균등이 켜지기 전 대기 시간이 설정됩니다. 최대 5초/10분, 작업 시간은 30분/1시간/2시간으로 설정됩니다.

LED 조명이 켜지면 Sterilamp는 Sterilamp 작업 시간 후에 Sterilamp를 OFF합니다. 사람들 접근하다 작업 모드로 전환하면 작업 시간을 30분으로 설정할 수 있습니다. (센서 감지 센서가 /1H/2H를 감지하지 못합니다. 다음 라운드 시작 움직임). 센서가 작동한 후의 움직임

사람들이 떠난다. 잡아라 감지하다 움직임.

시간을 설정할 수 있습니다 5초/10분.

4. 일광 임계값이 2lux/10lux/50lux/비활성화로 설정된 경우, Sterilamp 작동 시간이 "+∞"로 설정된 경우 Sterilamp가 꺼지지 않습니다. 센서가 움직임을 감지할 때까지
