5V PWM 출력 360° 감지 각도 ON/OFF 제어 마이크로파 동작 감지기
상표:
HAISEN항목 번호.:
HD045-01S주문 (MOQ):
100PCS지불:
L/C, T/T, Western Union제품 기원:
China5V PWM 출력 360° 감지 각도 ON/OFF 제어 모션 센서
ON/OFF 센서의 기술 날짜:
| 작동 전압 | 12VDC±5% |
| 작동 전류 | <30mA |
| 산출 | 5V PWM |
| 마이크로파 주파수 | 5.8GHz±75MHz |
| 마이크로파 전력 | <0.3mW |
| 작동 온도 | -20°C~+60°C |
| 보증 | 5년 |
애플리케이션:
|
조명이 밝은 환경에서는 시간에 따른 물체의 움직임을 감지하면서도 조명을 꺼둘 수 있습니다. |
|
외부 환경이 어두워지기 시작하고 미리 설정된 조도 감도 값보다 낮아지면 물체의 움직임을 감지합니다. 그러면 센서가 램프를 제어하여 조명을 계속 켜둡니다. |
|
움직이는 물체가 감지 영역을 벗어나면 램프는 지연 단계(트리거 시 밝기 유지)로 진입합니다. 지연 시간이 지나면 램프는 꺼진 상태를 유지하고 다음 트리거를 기다립니다. |
| 감지 영역 | 100% |
| 대기 시간 | 1분 |
| 일광 한계점 | 10럭스 |
| 장착 높이 | 최대 4m/13.12ft(천장 설치) |
| 감지 범위 |
반경 3-6m (천장 설치)
|
| 감지 각도 | 150°(벽걸이형), 360°(천장형) |
| 동작 감지 | 0.5~1.5m/s |

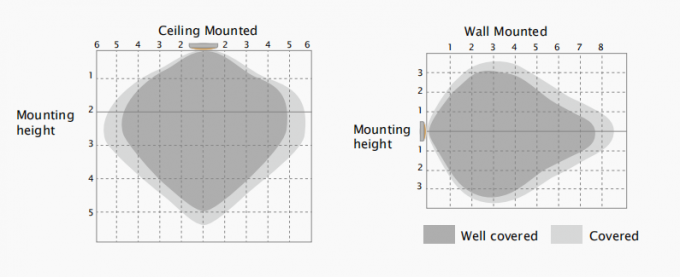

1. 감지 패턴(천장 장착용)
장착 높이: 최대 4m/13.12ft(천장 설치)

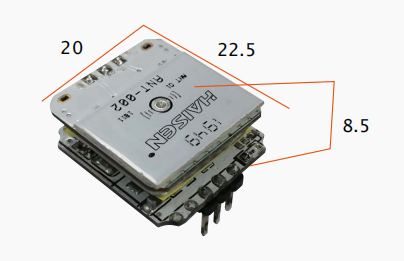

2. 치수 패턴
센서 크기: 20*24*7.5mm

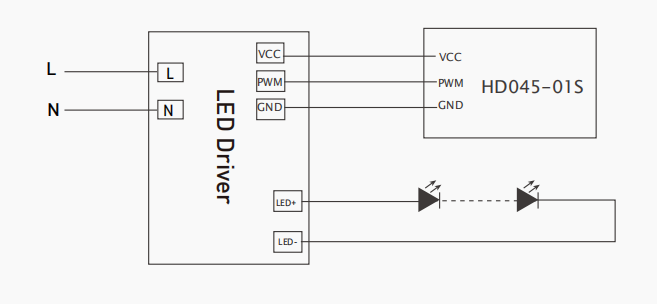

3. 배선도
출력 신호는 5V PWM 출력입니다.

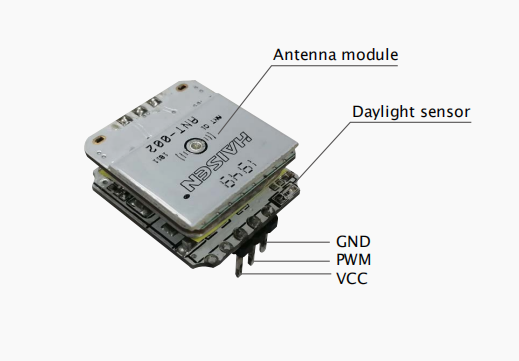

4.기계구조
출력 신호는 5V PWM입니다.
센서의 특징:
1. 테스트 모드는 3초 이내에 3회 연속 전환하면 진입할 수 있습니다.
2. 공장 설정은 소프트웨어를 통해 센서에 기록됩니다(감지 범위는 100%, 대기 시간은 1분, 일광 임계값은 10 Lux).
3. 출력 신호는 5V PWM 출력입니다.
4. 베어보드의 크기는 20*24*7.5mm로 다양한 유형의 램프에 사용할 수 있습니다.
5. 5년 보증.
질문이나 제안 사항이 있으시면 메시지를 남겨주세요. 최대한 빨리 답변해 드리겠습니다!
