소형 5.8GHz 마이크로파 UV 센서

표시등이 15초/20초/30초/60초 동안 깜빡인 후 5초가 지나면 UVC 램프가 작동하기 시작합니다. 사람이 자리를 비운 후, 작동 후 표시등이 5초 동안 깜빡입니다. 다음 움직임이 감지되면 재충전됩니다.

상표:
HAISEN
항목 번호.:
HD410S 4
주문 (MOQ):
100PCS
지불:
L/C, T/T, Western Union
제품 기원:
China

저희에게 연락하십시오

제품 세부 사항

소형 5.8GHz 마이크로파 UV 센서

ON/OFF 스위치 센서의 특징:

1. 스마트 센서, 사람이 다가가면 불이 꺼지고, 사람이 떠나면 불이 켜집니다.

2. 감지 범위 선택, ON/OFF 유지 시간.

3. 적용분야: 거실, 영화관, 사무실 등

4. 5년 보증.

ON/OFF 스위치 센서 제품 설명:

작동 전압	120-277VAC 50/60Hz
연결 모드	단자대(L,N,N,L')
제어 부하 용량	최대 3.0A @120Vac, 최대 2.0A @277Vac
대기 전력	≤1W
출력 제어 모드	켜짐/꺼짐
마이크로파 주파수	5.8GHz±75MHz
마이크로파 전력	<0.3mW
장착 높이	0.5-1.2m/1.64-3.94ft(테이블 위)
감지 범위	직경 12m*높이 1.2m(최대)
감지 각도	30 ° -150°
설정 방법	다이얼 코드
방법	정상/테스트
대기 시간	15초
근무 시간	1H/2H/4H/+∞
조명 켜지기 전 대기 시간	15대/20대/30대/60대
자격증	CE RoHS
작동 온도	-20°C~+60°C
IP 등급	IP20
보증	5년

ON/OFF 제어 감지 영역 5년의 유지 시간 보증

ON/OFF 스위치 센서 설치 방법:

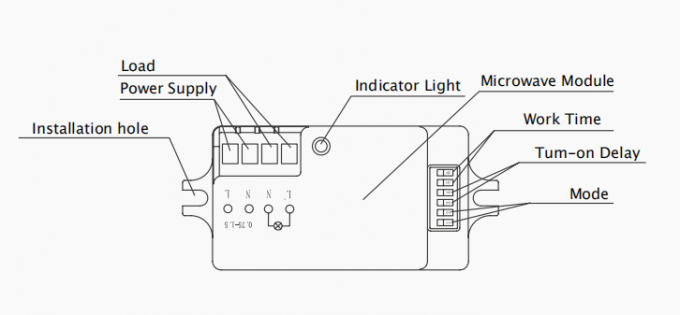

ON/OFF 스위치 센서의 기계적 구조

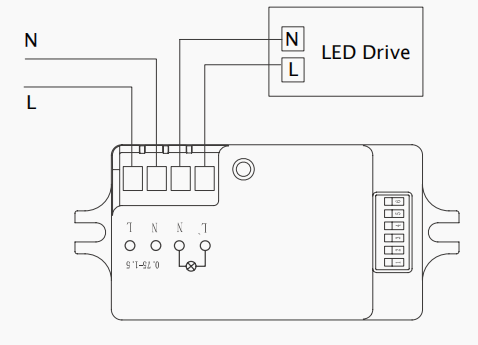

ON/OFF 스위치 센서의 배선도

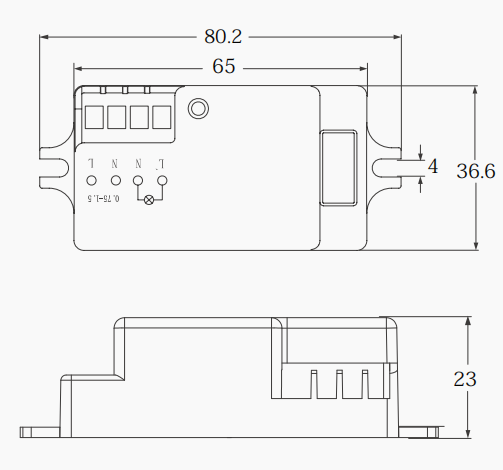

ON/OFF 스위치 센서 치수(mm)

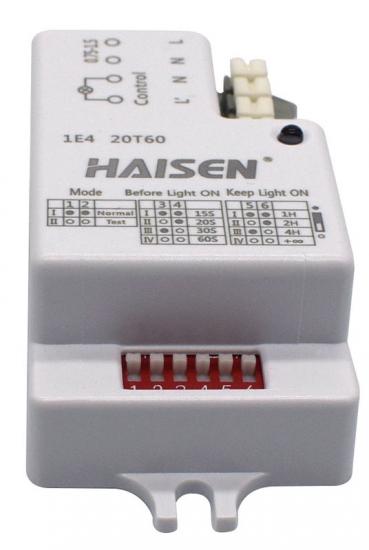

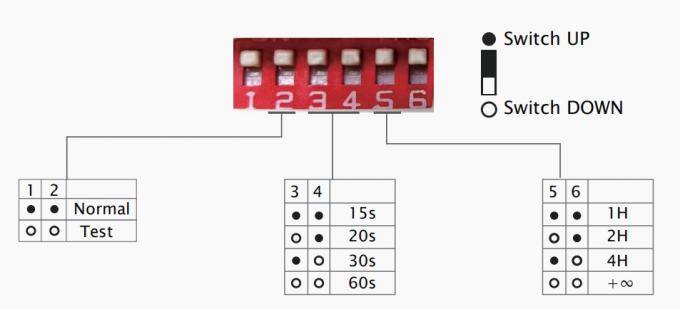

설정:

DIP 스위치의 조합을 선택하면 센서가 다양한 응용 분야에 맞게 정확하게 설정됩니다.

방법:

테스트 모드를 사용하려면 1과 2를 동시에 다이얼하세요. 전원을 켜면 녹색 표시등이 10~5초 동안 켜지고 깜박입니다(레이의 닫힘 표시등이 켜지고 녹색 표시등이 꺼지고 유도가 시작된 후 릴레이가 분리됩니다).

긴 녹색 표시등(이때 유도 트리거가 없으면 전원 복귀 프로세스가 10초간 길게 켜지고 5초간 깜박임으로 시작됩니다)

조명을 켜기 전:

사람이 감지 구역을 벗어나면 조명이 켜지기 전까지의 대기 시간입니다.

근무시간:

UV 작업 시간.

특징:

1. DIP 스위치가 모두 UP으로 다이얼되면 녹색 표시등이 3초 동안 켜집니다. 몇 분 후 UVC 램프가 작동하기 시작할 것이라는 경고를 위해 5초간 깜박입니다. 움직임이 감지되지 않으면 15분 동안 켜집니다.

2. 움직임이 감지되면 UVC 램프가 꺼지고 녹색 표시등이 계속 켜져 있습니다. 그리고 지연 턴온 시간을 세기 시작하고 그 후 UVC가 켜졌다는 경고를 위해 5초간 깜박입니다. 램프가 작동하기 시작하면 이런 순환이 일어납니다.

3. DIP 스위치 번호 4/5/6이 "DOWN"으로 설정되면 테스트 모드입니다. 녹색 표시등 조명은 10초 동안 켜져 있다가 UVC 램프가 작동하기 시작한다는 경고를 위해 5초 동안 깜박입니다. 녹색 표시등이 움직임이 감지될 때까지 꺼지고 그 다음에는 UVC 표시등이 켜집니다. 전원을 끄면 녹색 표시등이 켜집니다. 움직임이 감지되지 않으면 다시 원래 상태로 돌아갑니다. 녹색 표시등이 10초간 켜져 있고 5초간 깜박여 경고하는 모드입니다.

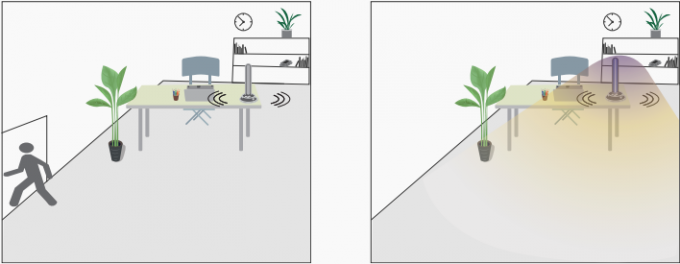

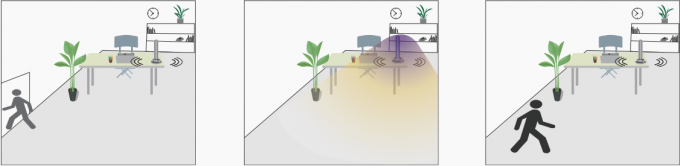

애플리케이션 데모 ON/OFF 스위치 센서
