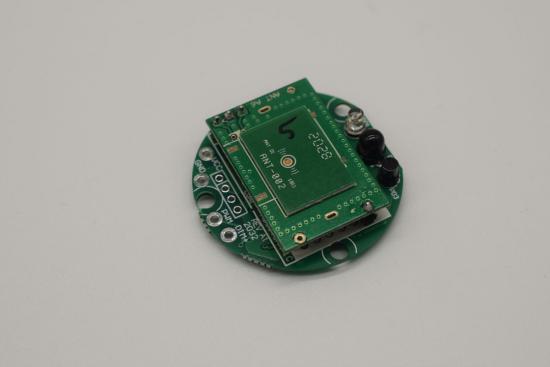

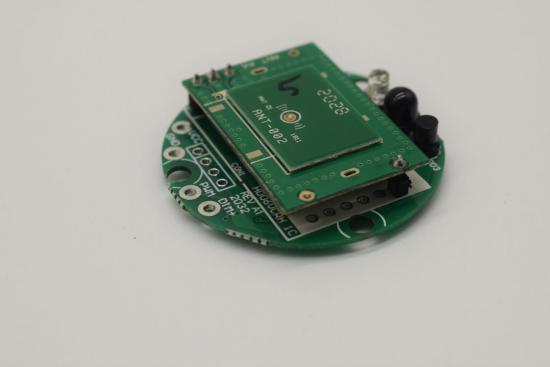

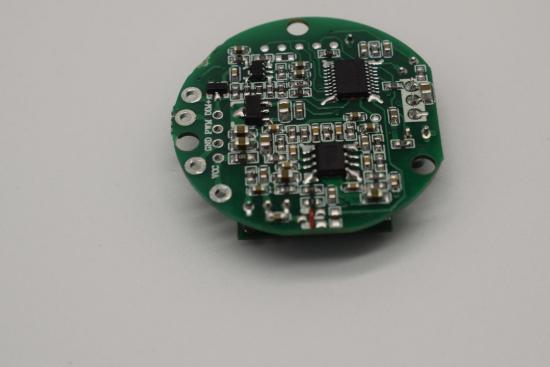

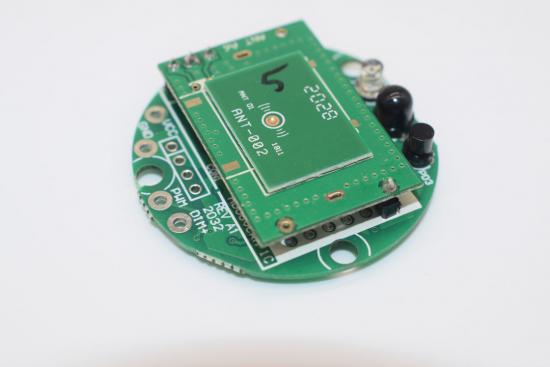

10m 설치 높이의 일광 우선 베어보드 DC 모션 센서

상표:
HAISEN
항목 번호.:
HD06VCRH 1C
주문 (MOQ):
100PCS
지불:
L/C, T/T, Western Union
제품 기원:
China

저희에게 연락하십시오

제품 세부 사항

일광 우선 기능 베어보드 10m 설치 높이

센서의 특징:

1. 일광 센서를 이용한 자동 켜짐/꺼짐 제어.

2. 선택적인 감지 범위, 대기 시간, 일광 임계값, 대기 기간 및

대기 밝기 조절 수준.

3. 리모컨 설정.

4. 5년 보증.

센서 제품 설명:

작동 전압	10-15VDC
작동 전류	≤30mA (소비전류)
산출	디엠 1-10V
연결 모드	본딩 패드, +12V, GND, DIM+
대기 전력	≤0.5W
디밍 모드	디밍 추가/삭제(전원 모드 10%-100%, 유도 모드 60%-100%)
마이크로파 주파수	5.8GHz±75MHz
마이크로파 전력	<0.3mW
장착 높이	10m/32.81피트(천장 설치)
감지 범위	최대 ø14m/45.92ft(천장 장착)
감지 각도	30°-150°
설정 방법	원격 제어
감지 영역	25%/50%/75%/100%
대기 시간	5초/30초/1분/3분/5분/10분/20분/30분
일광 한계점	2Lux/10Lux/30Lux/50Lux/80Lux/120Lux/비활성화
대기 기간	0초/10초/30초/1분/5분/10분/30분/+∞
대기 조광 레벨	10%/20%/30%/50%
자격증	RoHS CE
동작 감지	0.5~1.0m/s
작동 온도	-20°C~+60°C
IP 등급	IP20
보증	5년

공장 기본 설정: 감지 영역 100%/ 유지 시간 5초/ 일광 임계값 비활성화/대기

기간 0초/대기 조광 레벨 10%.

ON/OFF 제어 감지 영역 5년의 대기 시간 일광 임계값 보증

대기 시간 대기 조광 레벨 리모컨

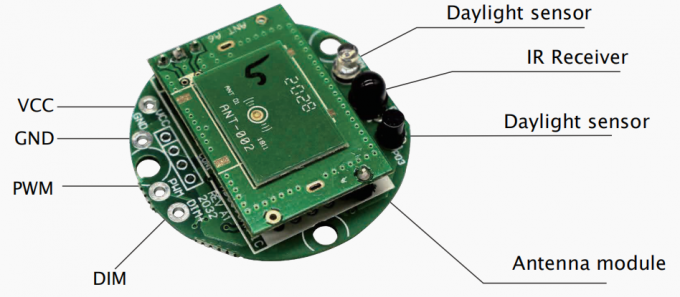

기계 구조 조광 센서의 경우:

본 제품의 출력 신호는 PWM 및 DIM 1-10V로 어느 방향으로든 적용할 수 있습니다.

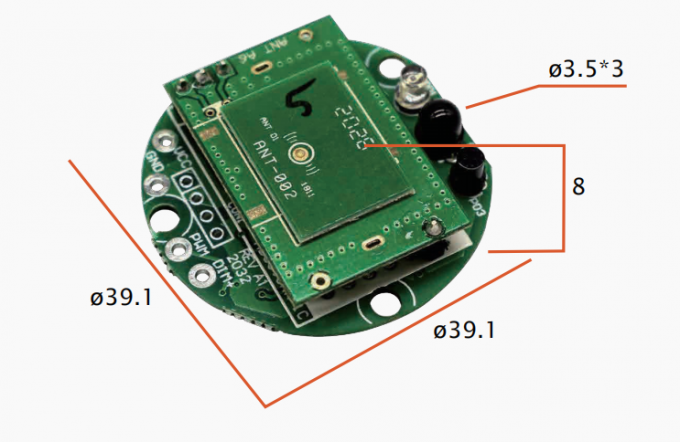

치수도면 (단위: mm) 조광 센서의 경우:

조광 센서의 배선도

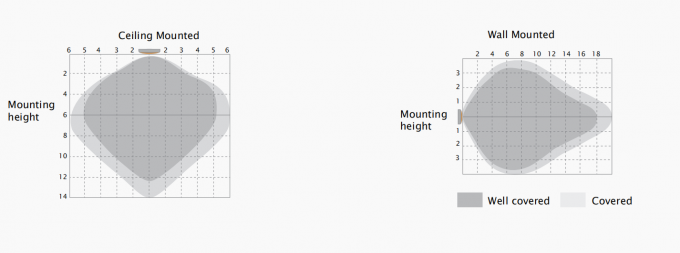

탐지 범위 조광 센서의 경우:

일반적인 설치 높이 10m

이 그림은 100% 감도에서 가장 높은 장착 높이에서의 최대 거리를 나타냅니다.

조광 센서의 일광 우선 순위 :

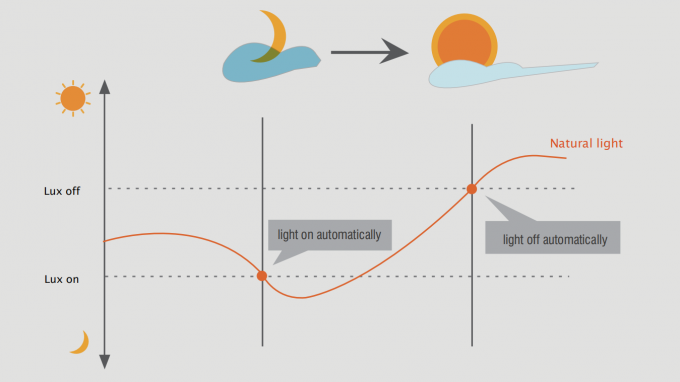

황혼/새벽 센서:

Dual-PD 기술은 자연광과 LED 조명의 차이를 감지할 수 있는 완전 자동 황혼/새벽 센서를 제공하여 조명을 보장합니다. 필요할 때 꺼집니다.

HD06VCRH는 일광 우선 기능을 탑재하여 조명기구 내부에 설치 후 인공조명 밝기와 자연광 밝기를 구분할 수 있습니다. 주변 밝기가 사전 설정된 럭스 수준을 초과하면 자동으로 조명이 꺼집니다.

일광 우선 순위의 전제 조건:

1. 대기시간은 +∞입니다.

2. 대기 밝기 조절 수준은 10%, 20% 또는 30%입니다.

3. 일광 한계값은 30Lux, 50Lux, 80Lux 또는 120Lux입니다.

신청____일광 우선:

자동으로 켜짐 조명이 부족하면 어두워집니다. 대기 불이 꺼질 때

주변 환경일 때 주변 밝기, 레벨 만약 아니라면 운동 주변 럭스 수준

밝기가 낮습니다 감지된 빛이 100%로 어두워지면 더 높아집니다.

사전 설정된 럭스 수준보다 높음. 움직임이 감지되면. 대기 시간. 사전 설정된 럭스 양.

애플리케이션:

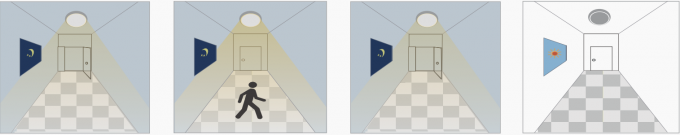

1. 자동 ON/OFF 기능:

움직임을 감지하면 불이 켜지고, 밤에 사람이 나가면 불이 꺼집니다. 용도: 복도, 계단

충분한 일광이 있으면, 일광이 부족하여 마지막 감지 후

움직임이 감지되더라도, 움직임이 감지되면 현재 대기 시간을 켜십시오.

불이 꺼져 있습니다. 켜짐. 시간이 지나면 불이 꺼집니다.

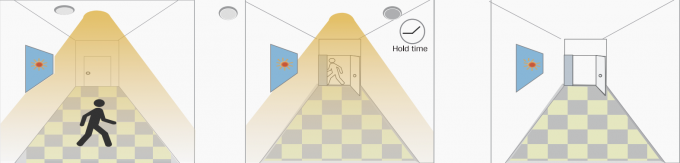

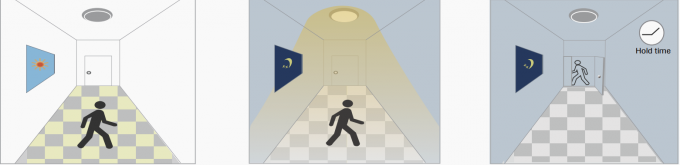

2. 일광 기능 없음

일광 한계값이 "비활성화"로 설정되었습니다.

움직임이 감지되면 불이 켜지고, 사람이 떠난 후에는 불이 켜지고, 대기 시간이 지나면 불이 꺼집니다.

적용 분야: 지하 주차장, 지하도 등 어두운 장소.

움직임이 감지되면, 사람이 떠난 후, 마지막 감지 후

센서가 감지를 켭니다 지역, 빛은 남아있다 현재 대기 시간

밝기를 100%로 높입니다. 100% 내부의 밝기 시간이 지나면 불이 꺼집니다.

대기 시간.

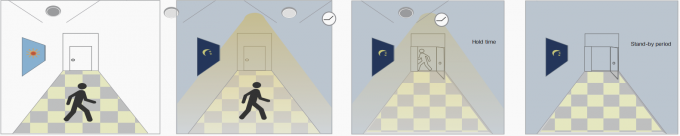

3. 기능 데모 - 조광 제어/복도 기능

불충분하다 충분한 일광이 있는 경우 대기 후 마지막 감지 후

일광, 움직임이 있을 때 동작 중이라도 조명이 꺼지면 조명이 어두워집니다.

감지되면 불이 켜집니다. 감지되면 조명은 대기 상태로 유지됩니다.

끄다. 디밍 레벨

(10%, 20%, 30% 또는 50%)

대기 시간 후.

주목:

1. 본 제품을 사용하기 전에 사용설명서를 주의 깊게 읽고 모든 사용자가 쉽게 사용할 수 있도록 잘 보관하십시오.

언제든지 읽을 수 있습니다.

2. 센서는 자격을 갖춘 전기 기술자에 의해 설치되어야 하며 설치 전에 전원이 꺼져 있는지 확인해야 합니다.

설치.

3. 당사는 잘못된 텍스트, 이미지 및 필요한 기술적 매개변수를 수정할 권리가 있습니다.

4. 허가 없이 변경하는 것은 금지되어 있으며, 변경 시 모든 보증은 즉시 무효화됩니다.

설치 시 주의사항:

1. 마이크로파 센서는 풀 메탈 쉘이 있는 램프를 제외한 모든 램프에 설치할 수 있습니다.

2. 탐지된 표면은 금속 물체로 보호될 수 없습니다.

3. 전자레인지 모듈이 외부에 완전히 노출되어 있는지 확인하세요.

4. 센서 모듈의 감지면은 감지 영역을 향하여 설치되어야 합니다.

5. 간섭 발생 및 램프 깜박임을 방지하기 위해 운전자로부터 멀리 두어야 합니다.

6. 배선은 단락을 방지하기 위해 배선도를 엄격히 따라야 합니다.

응용 프로그램 환경:

1. 비, 바람 또는 나무 흔들림 등 외부 요인으로 인한 잘못된 트리거를 방지하기 위해 실내 설치에 적합합니다.

2. 금속 쉘터 4개가 모두 있는 장소나 공간이 좁은 곳(아연도금 철제 지붕 등)에는 설치하지 마십시오.

3. 램프 자체가 흔들려 잘못된 트리거가 발생하는 것을 방지하기 위해 장착 설치에 주의해야 합니다.

4. 기계에 의한 잘못된 작동을 방지하기 위해 환풍기/천장선풍기 등 대형 작동 기계 옆에 설치하지 마십시오. 진동.

사용자 참고 사항:

1. 전자레인지는 20cm보다 얇은 벽이나 유리는 관통할 수 있지만, 20cm보다 두꺼우면 약해집니다.

2. 구동전압은 안정적이어야 하며 10% 이내에서 변동되어야 합니다.

3. 감지 영역은 동작 속도, 장착 높이, 이동량의 영향을 받습니다.

4. 램프갓 없이 맑은 날에 테스트를 진행하면 테스트 럭스 값에 영향을 미칩니다.
