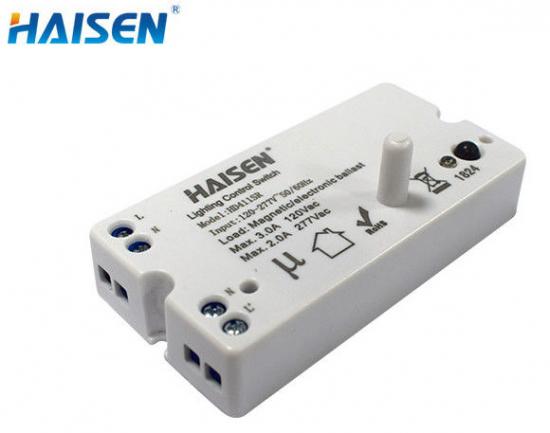

HD411SR- ON/OFF 마이크로파 모션 센서 IP20 및 막대형 안테나 설계로 내장형 설치 가능, 최대 범위 14M x 높이 4M, 패널 조명/천장 조명/삼중 방수 조명용 120-277VAC 작동 전압.

특징:

• HD411SR 리모컨 설정.
• LED 조명을 자동으로 제어하는 ON/OFF 스위치 센서
• 막대형 안테나 크기는 76.9*39.9*27.7mm입니다.
• 루프인, 루프아웃 디자인으로 설치가 간편합니다.
• 감지 영역, 대기 시간 및 일광 센서는 원격 제어를 통해 선택할 수 있습니다.
• 5.8GHz 고주파 마이크로파.
• 4극 압입 단자(L, N, N, L′)로 조립이 간편합니다.

자세한 제품 설명

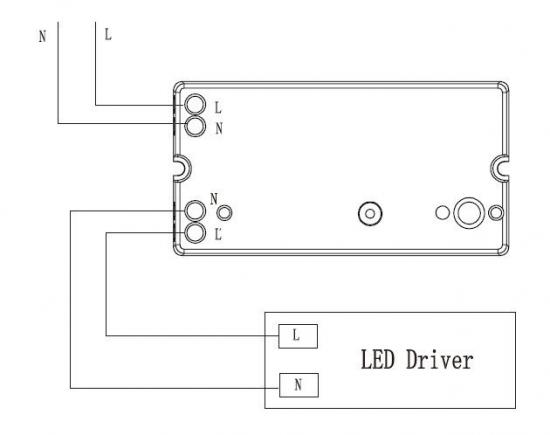

배선도

4극 압입 단자(L, N, N, L′)로 조립이 간편합니다.

기계구조(mm)

로드 안테나 모듈을 사용하면 조명 설비 내부에 쉽게 설치할 수 있습니다.

기존 설치 구멍이 있어 조명판에 쉽게 고정할 수 있습니다.

IR 수신기를 사용하면 일반 ON/OFF 리모컨을 통해 설정할 수 있습니다.

HD411SR은 동작 감지 기능 외에도 일광 감지 기능도 갖추고 있습니다.

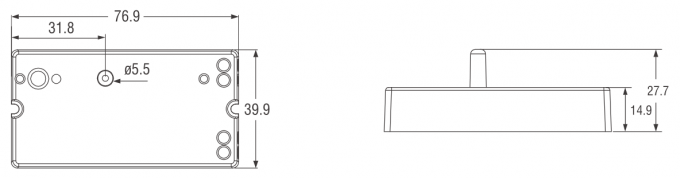

치수(mm):

더 얇은 디자인으로 천장 조명/패널 조명 내부에 고정할 수 있습니다.

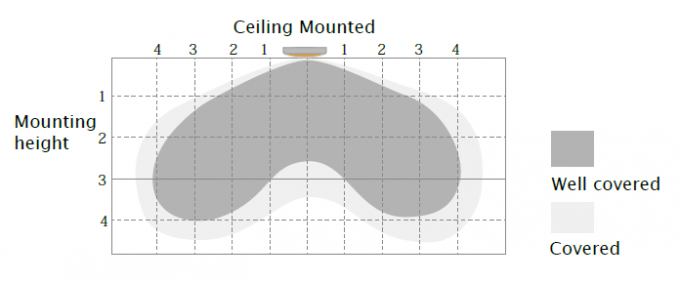

탐지 범위

막대형 안테나 모듈을 사용하면 빛 중심 바로 아래에 눈이 먼 감지 영역이 생깁니다.

벽에 설치하는 것보다는 천장에 설치하는 것이 더 좋습니다.

일반적인 설치 높이 2.5-4m
이 그림은 100% 감도에서 가장 높은 장착 높이에서의 최대 거리를 나타냅니다.

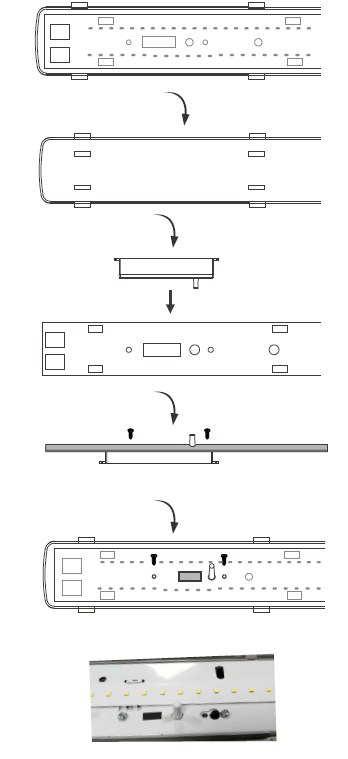

설치 방법

더 얇은 디자인과 막대형 안테나 모듈로, 매우 작은 구멍만 뚫으면 다양한 구조의 조명 설비 내부에 쉽게 설치할 수 있습니다.

애플리케이션 데모

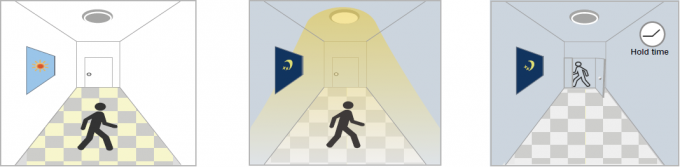

1. 자동 ON/OFF 기능

움직임을 감지하면 불이 켜지고, 밤에 사람이 나가면 불이 꺼집니다. 용도: 복도, 계단

충분한 일광이 있을 때, 부족한 일광이 있을 때, 마지막 감지 후
움직임이 있을 때에도 움직임이 감지되면 현재 상태를 유지합니다.
감지됨, 빛은 남아 있음 불이 켜짐. 시간이 경과하면 불이 꺼짐.
끄다.

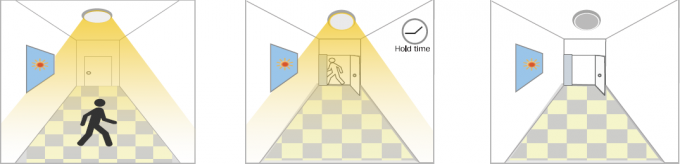

2. 일광 기능 없음

일광 한계값이 "비활성화"로 설정되었습니다.
움직임이 감지되면 불이 켜지고, 사람이 떠난 후에는 불이 켜지고, 대기 시간이 지나면 불이 꺼집니다.
적용 분야: 지하 주차장, 지하도 등 어두운 장소.

움직임이 있을 때 사람들이 떠난 후 마지막 감지 후
감지되면 센서가 감지 영역, 조명 및 현재 보유
불을 켜다 100% 밝기가 유지된 후 시간이 지나면 조명이 꺼집니다.
유지 시간 내에 100% 밝기가 유지됩니다.

응용 프로그램 환경

1. 비, 바람 또는 나무 흔들림 등 외부 요인으로 인한 잘못된 트리거를 방지하기 위해 실내 설치에 적합합니다.
2. 금속 쉘터 4개가 모두 있는 장소나 공간이 좁은 곳(아연도금 철제 지붕 등)에는 설치하지 마십시오.
3. 램프 자체가 흔들려 잘못된 트리거가 발생하는 것을 방지하기 위해 장착 설치에 주의해야 합니다.
4. 기계 진동으로 인한 잘못된 작동을 방지하기 위해 환풍기/천장선풍기 등 대형 작동 기계 옆에 설치하지 마십시오.

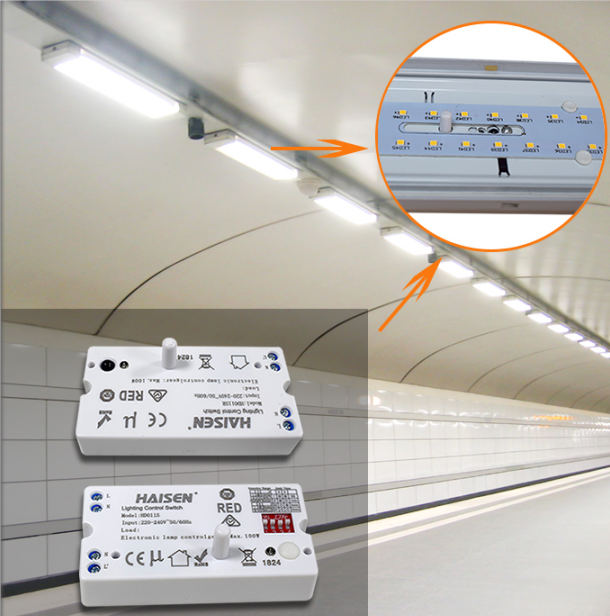

적용 사례
