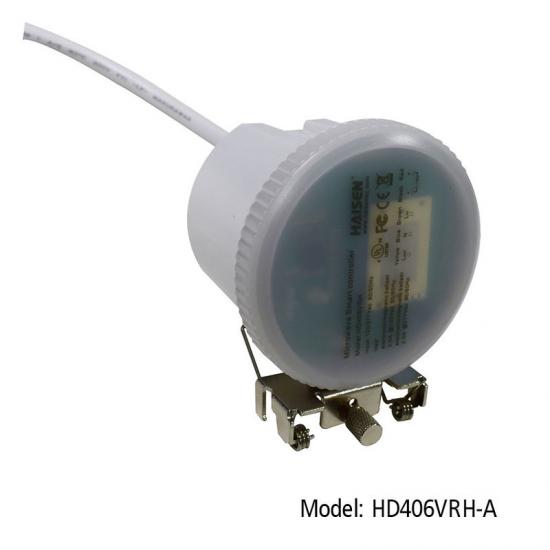

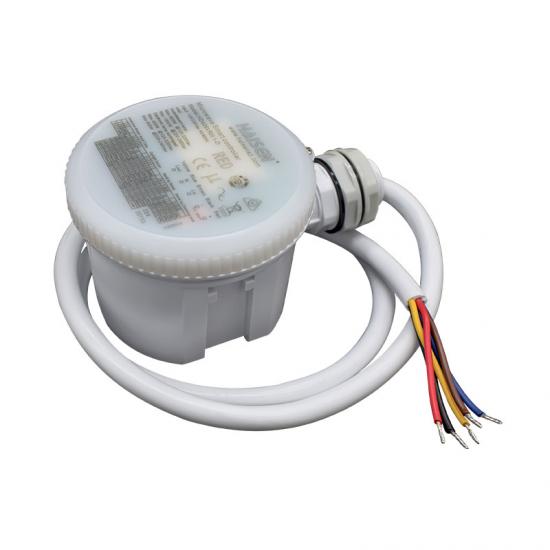

UFO 하이베이용 원격 제어 기능이 있는 12개 DIP 스위치 모션 센서

상표:
HAISEN
항목 번호.:
HD406VRH 1
주문 (MOQ):
100PCS
지불:
L/C, T/T, Western Union
제품 기원:
China
인증:
UL,FCC,TUV,RED,CE,ROHS

저희에게 연락하십시오

제품 세부 사항

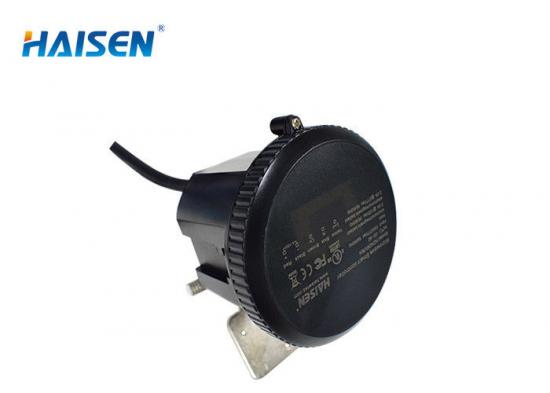

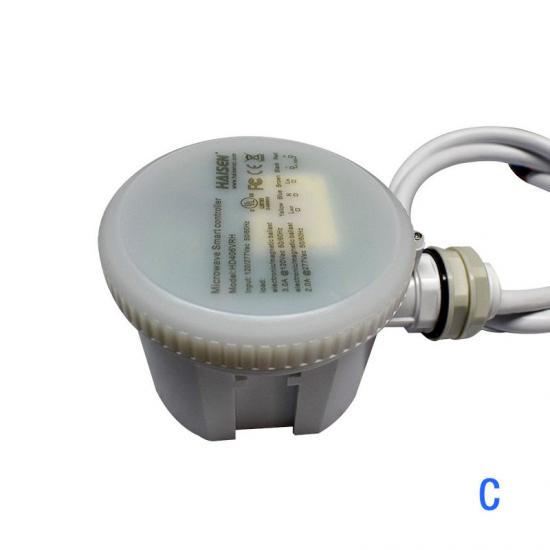

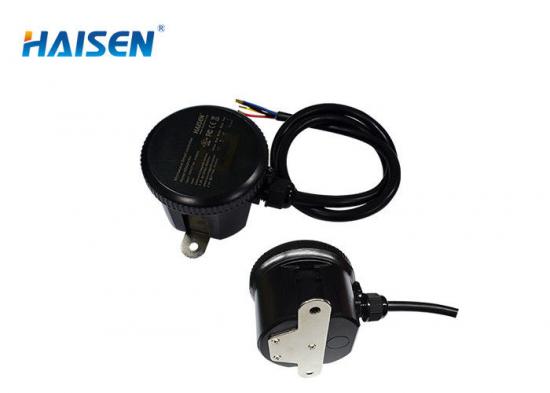

UFO 하이베이용 원격 제어 기능이 있는 12개 DIP 스위치 모션 센서

특징:

1. 5.8GHz 마이크로파 모션 센서 밝기 조절 기능이 있습니다.

2. 표면 장착, 알루미늄 반사경이 있는 기존 LED 하이베이, UFO 하이베이 또는 선형/삼중 방수 하이베이 조명 등 다양한 설치 및 응용 프로그램을 지원합니다.

3. 최대 설치 높이는 15m/49.2ft입니다.

4. 모든 매개변수는 원격 제어로 설정할 수 있습니다.

5. 민감하고 신뢰할 수 있음.

6.1-10V 디밍.

7. IP 20, 5년 보증.

제품 설명:

작동 전압	EU 버전: 120-240VAC, 50Hz/60Hz 미국 버전: 120-277VAC, 50Hz/60Hz
스위칭 용량	EU 버전: 백열전구: 최대 800W(120-220Vac); 최대 1000W(220-240Vac) 제어 장치: 최대 400W(120-220Vac); 최대 800W(220-240Vac) 미국 버전: 최대 3.0A@120Vac, 50/60Hz; 최대 2.0A@277Vac, 50/60Hz
대기 전력	≤ 1주
제어 방법	켜기/끄기 / 1-10V 디밍 / 원격 제어(HD02R, HD03R, HD05R)
마이크로파 주파수	5.8GHz ± 75MHz
마이크로파 전력	<0.3mW
감지 영역	50%/100%
대기 시간	5초/30초/1분/5분/10분/20분/30분
일광 한계점	2Lux/10Lux/30Lux/50Lux/80Lux/120Lux/비활성화
대기 기간	0초/10초/30초/1분/5분/30분/+∞
대기 조광 레벨	10%/20%/30%/50%
제어선	EU 버전: 갈색 L, 파란색 N, 노란색 L', 검은색 1-10v-, 빨간색 1-10v+ 미국 버전: 검은색 L, 흰색 N, 빨간색 L', 회색 1-10v-, 보라색 1-10v+

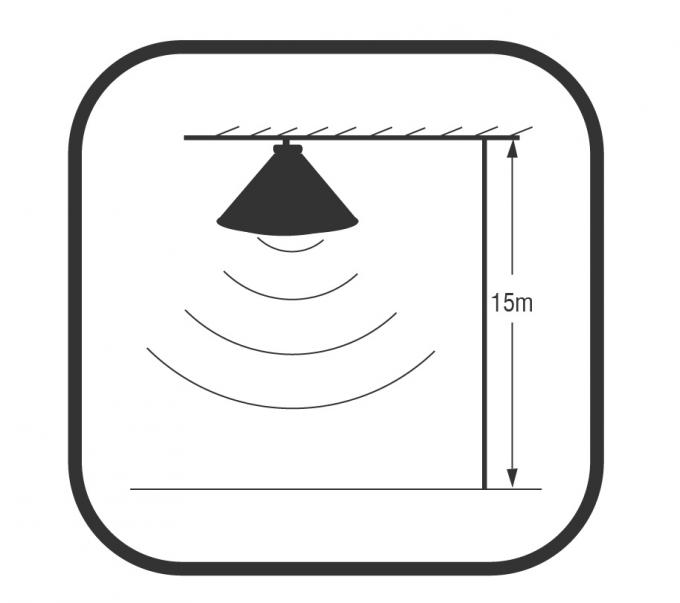

장착 높이	최대 15m ( 49.21ft )
검출 범위	맥스 영형 14m/45.93피트
동작 감지	0.5~1.5m/s
포장 방법	① 작은 흰색 상자(110100105mm) ②종이평평, ③ 건조제가 포함된 외부 상자(465300465mm)
작동 온도	–35℃–+60℃
IP 등급	IP 65
보증	5년
안전 기준	EN61347-1 EN61347-2-13 EN60598-1

ON/OFF 제어 감지 영역 일광 임계값 원격 제어

12 DIP Energy Saving Light Switches Motion Sensor Remote Control For UFO Highbay 8

보증 5년 유지 시간 8-15m 하이베이 대기 기간 대기 디밍 레벨

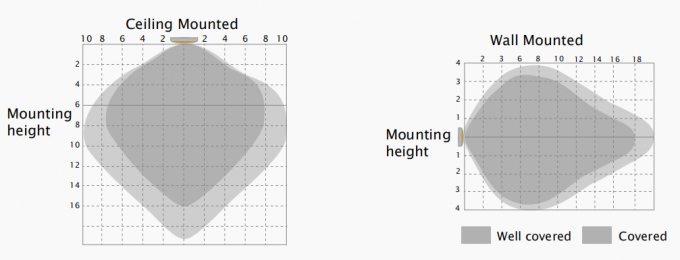

감지 범위

이 그림은 100% 감도에서 가장 높은 장착 높이에서의 최대 거리를 나타냅니다.

일반적인 설치 높이는 8-15m입니다.

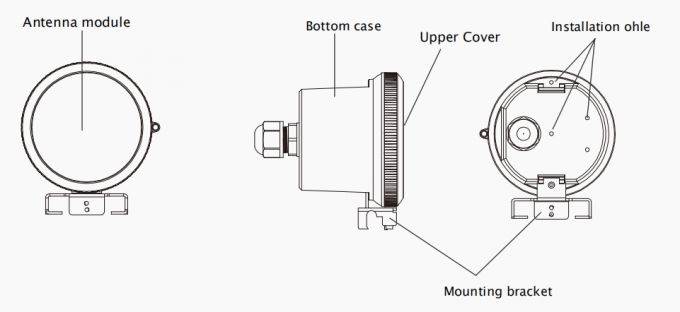

기계 구조

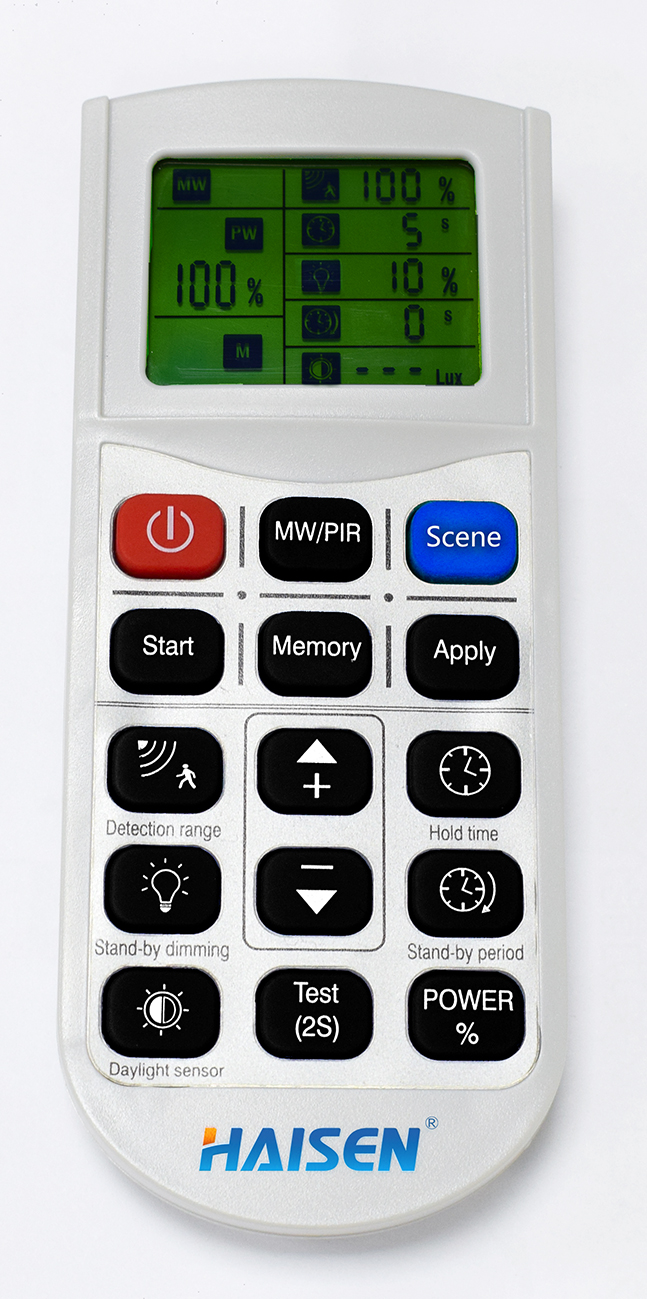

12개의 DIP 스위치와 리모컨이 포함되어 있습니다 모든 매개변수를 설정하려면

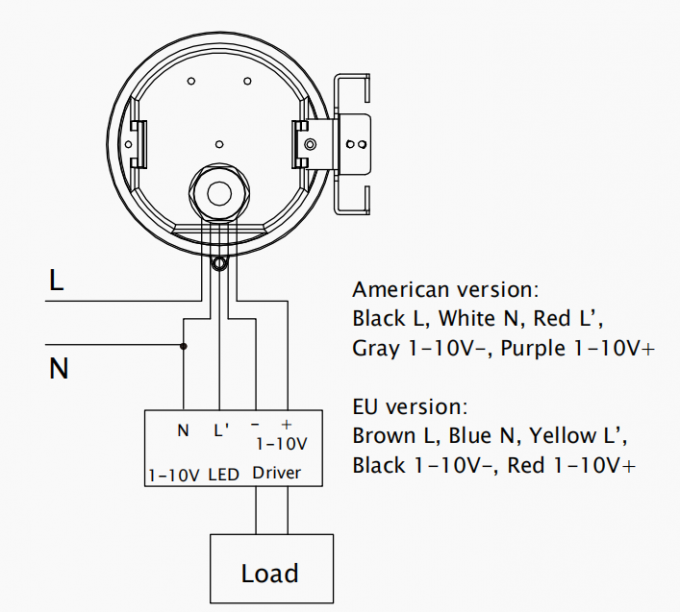

배선도

치수(mm)

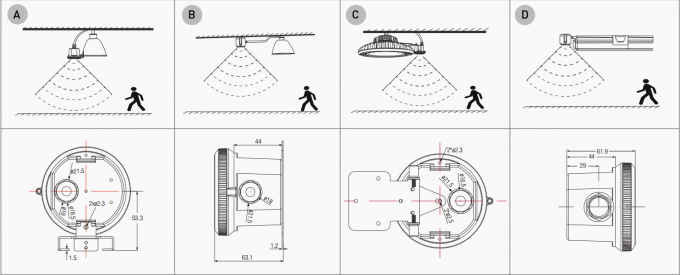

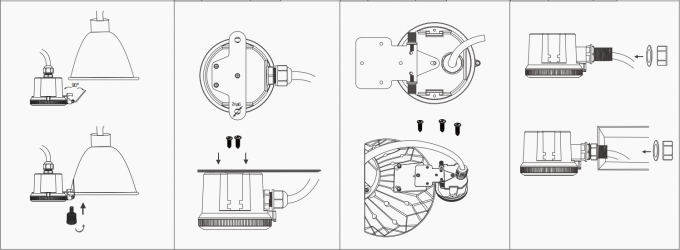

설치 방법:

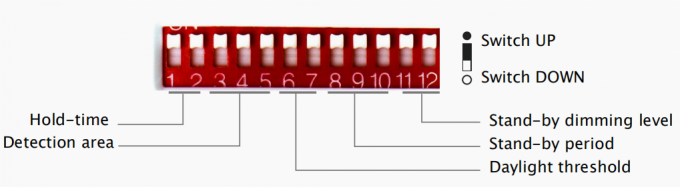

DIP 스위치 세부 정보:

감지 영역:

이 영역에서는 움직임이 감지되어 센서가 작동할 수 있습니다. 100% 감지 영역은 강한 감도로도 알려져 있습니다.

대기 시간:

움직이는 물체가 감지 영역을 벗어난 후에도 조명이 100% 밝기를 유지하는 기간입니다.

일광 임계값:

주변 밝기 정의; 주변 밝기가 사전 설정된 특정 룩스 양보다 낮을 때만 센서가 작동합니다. "비활성화"로 사전 설정된 경우 센서는 주변 밝기에 관계없이 움직임을 감지할 때마다 작동합니다.

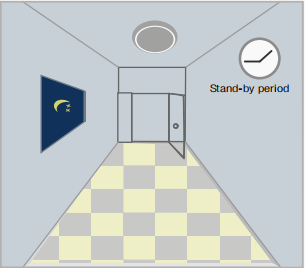

대기 기간:

조명이 완전히 꺼지기 전까지 낮은 출력을 유지하는 기간입니다. "∞"로 사전 설정된 경우 감지 영역에 움직임이 없으면 조명은 항상 낮은 출력을 유지하고 꺼지지 않습니다.

대기 조광 레벨:

대기시간의 저출력에 대한 정의.

애플리케이션 데모

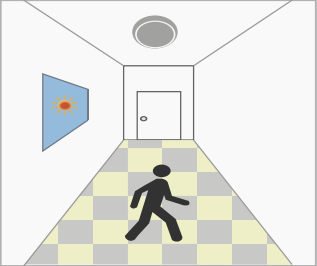

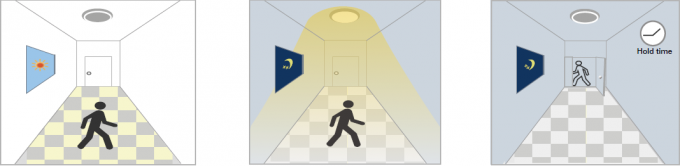

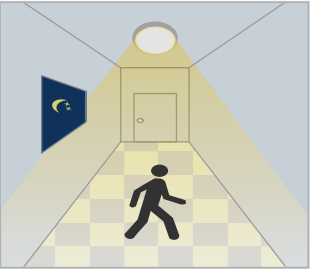

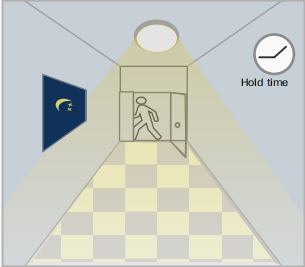

1. 자동 ON/OFF 기능:

움직임을 감지하면 불이 켜지고, 밤에 사람이 나가면 불이 꺼집니다. 용도: 복도, 계단

충분한 일광이 있을 때, 부족한 일광이 있을 때, 마지막 감지 후
움직임 감지 시에도 움직임 감지 시 점등. 현재 홀드 시간
불이 꺼진 상태로 유지됩니다. 시간이 지나면 불이 꺼집니다.

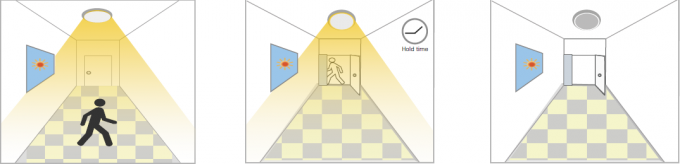

2. 일광 기능 없음
일광 한계값이 "비활성화"로 설정되었습니다.
움직임이 감지되면 불이 켜지고, 사람이 떠난 후에는 불이 켜지고, 대기 시간이 지나면 불이 꺼집니다.
적용 분야: 지하 주차장, 지하도 등 어두운 장소.

움직임이 감지되면 사람이 감지 범위를 벗어난 후 마지막 감지 후
센서가 해당 영역을 켜고 조명은 현재 유지 시간의 100%를 유지합니다.
조명을 100% 밝기로 설정합니다. 유지 시간 내에 밝기가 조절됩니다. 시간이 경과하면 조명이 꺼집니다.

3. 기능 데모 - 조광 제어/복도 기능:

충분한 일광이 있고, 부족한 일광이 있는 경우 마지막 감지 후 대기 후

모션이 있는 낮에도 모션 조명이 어두워질 때 기간, 조명 OFF.

감지됨, 조명 감지됨, 조명 켜짐. 대기 모드까지

OFF. 디밍 레벨

(10%, 20%, 30% 또는 50%)

대기 시간 후.

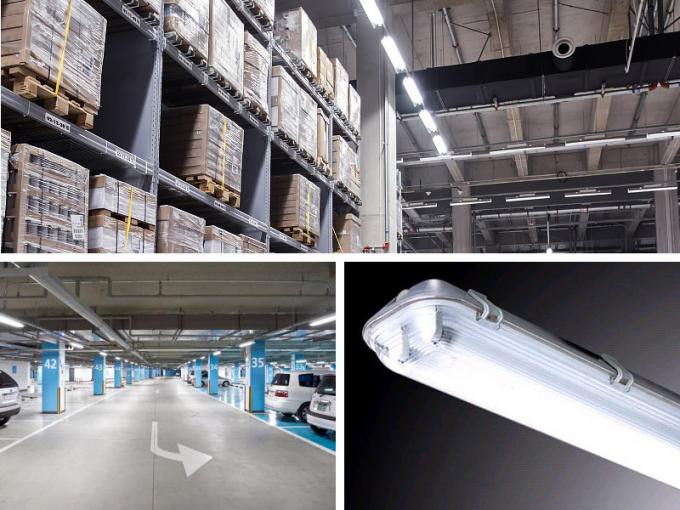

애플리케이션:

사용자 참고 사항:

1. 전자레인지는 20cm보다 얇은 벽이나 유리는 관통할 수 있지만, 20cm보다 두꺼우면 약해집니다.
2. 구동전압은 안정적이어야 하며 10% 이내에서 변동되어야 합니다.
3. 감지 영역은 동작 속도, 장착 높이, 이동량의 영향을 받습니다.
4. 램프갓 없이 맑은 날에 테스트를 진행하면 테스트 럭스 값에 영향을 미칩니다.
